製品属性(仕様)

製品
分類

SUSボール弁用取付板

 業界

建築
素材

SUS304

 サイズ

L40×H120
精度
板厚

Φ30.5±0.1

 工程

C1（複合機）・ブレーキ・ボール盤・酸洗い

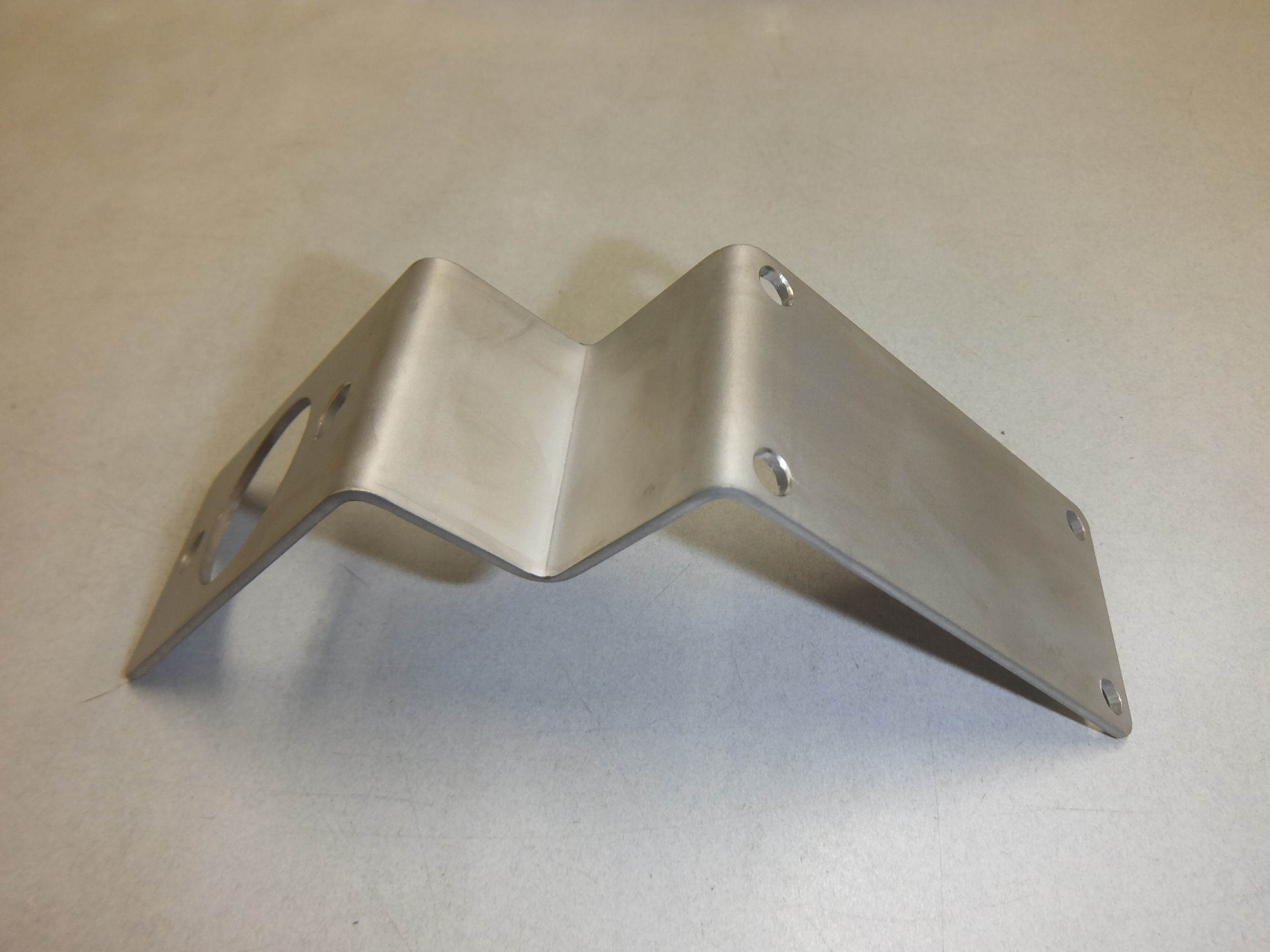

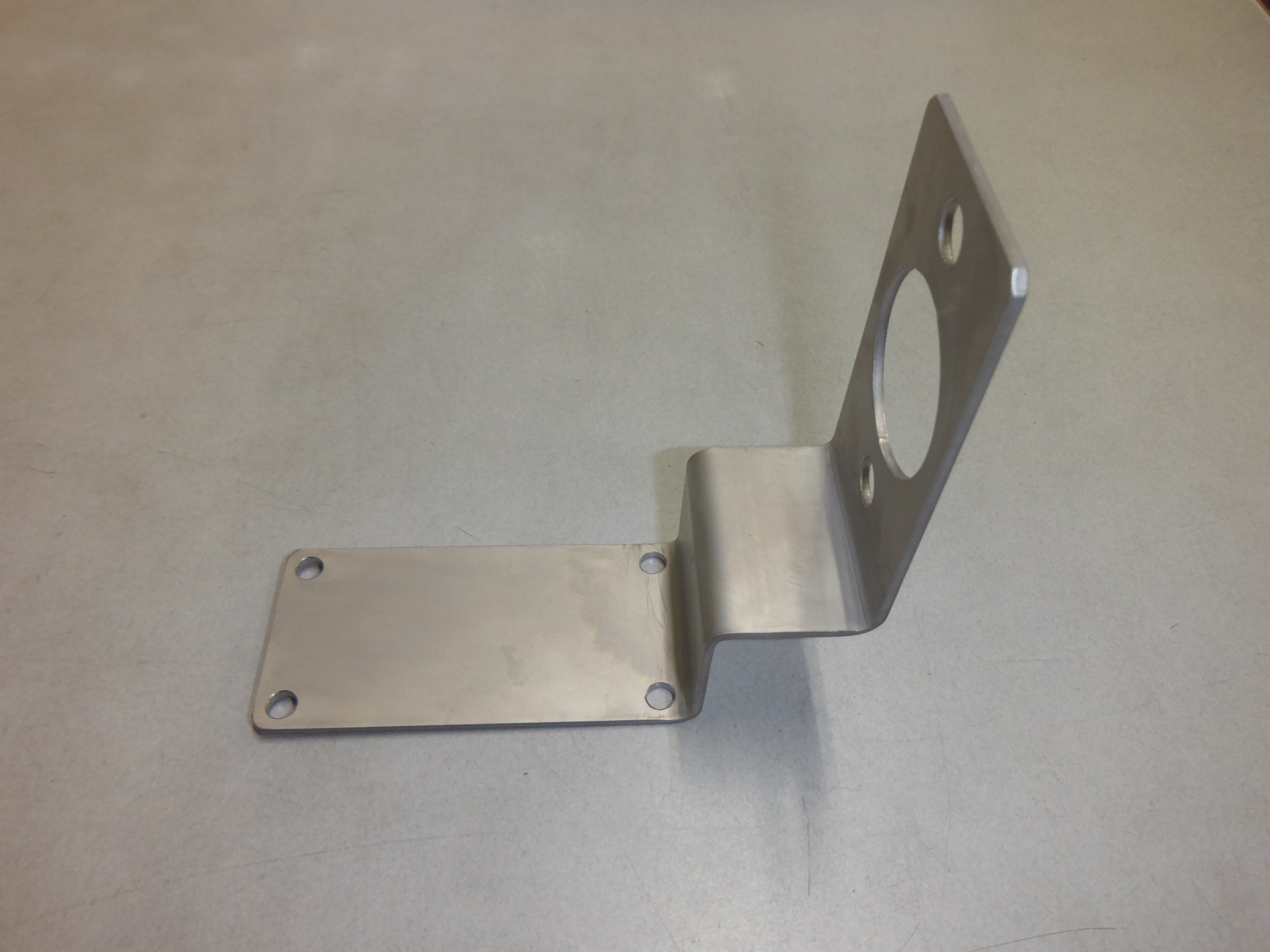

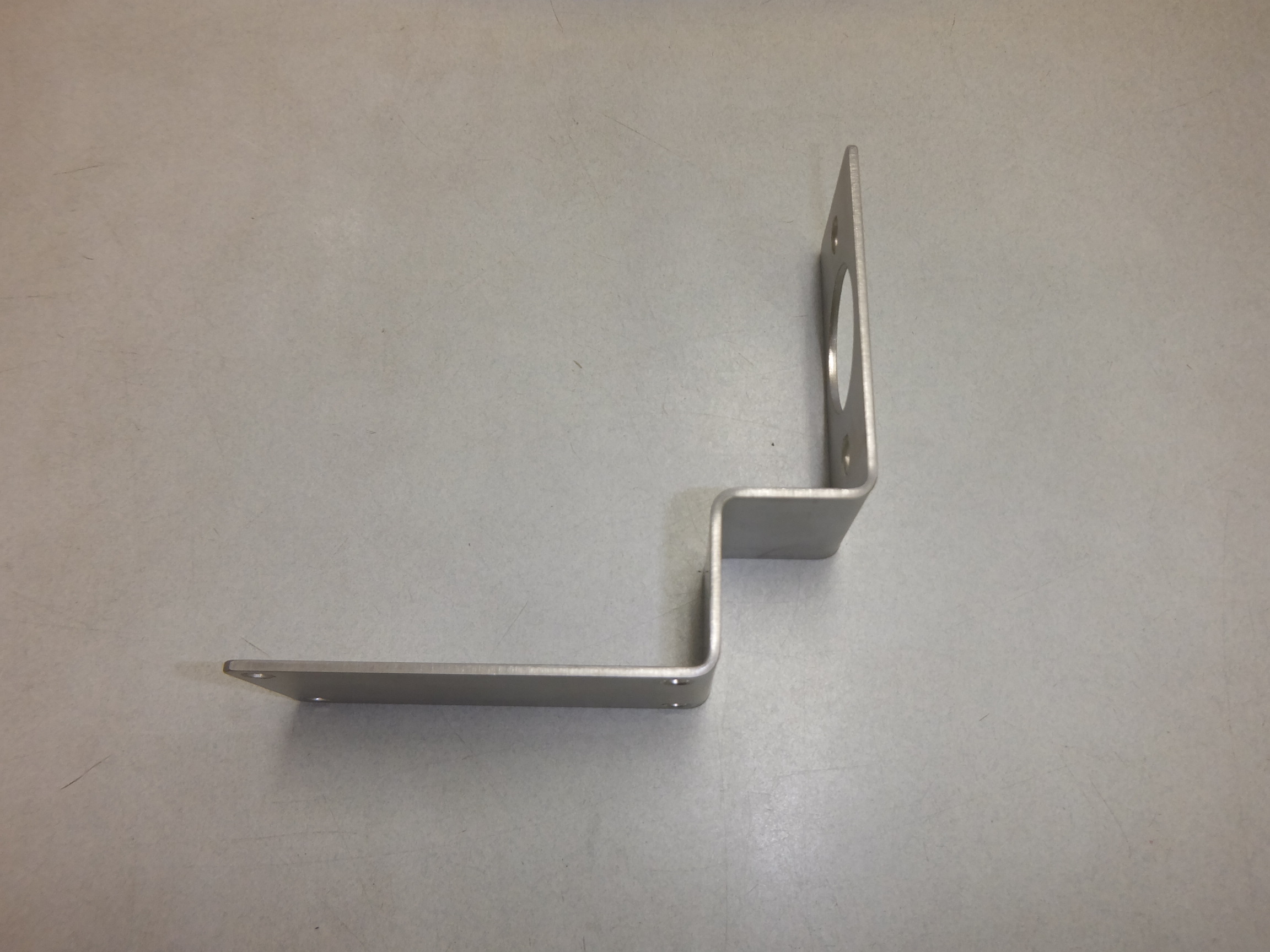

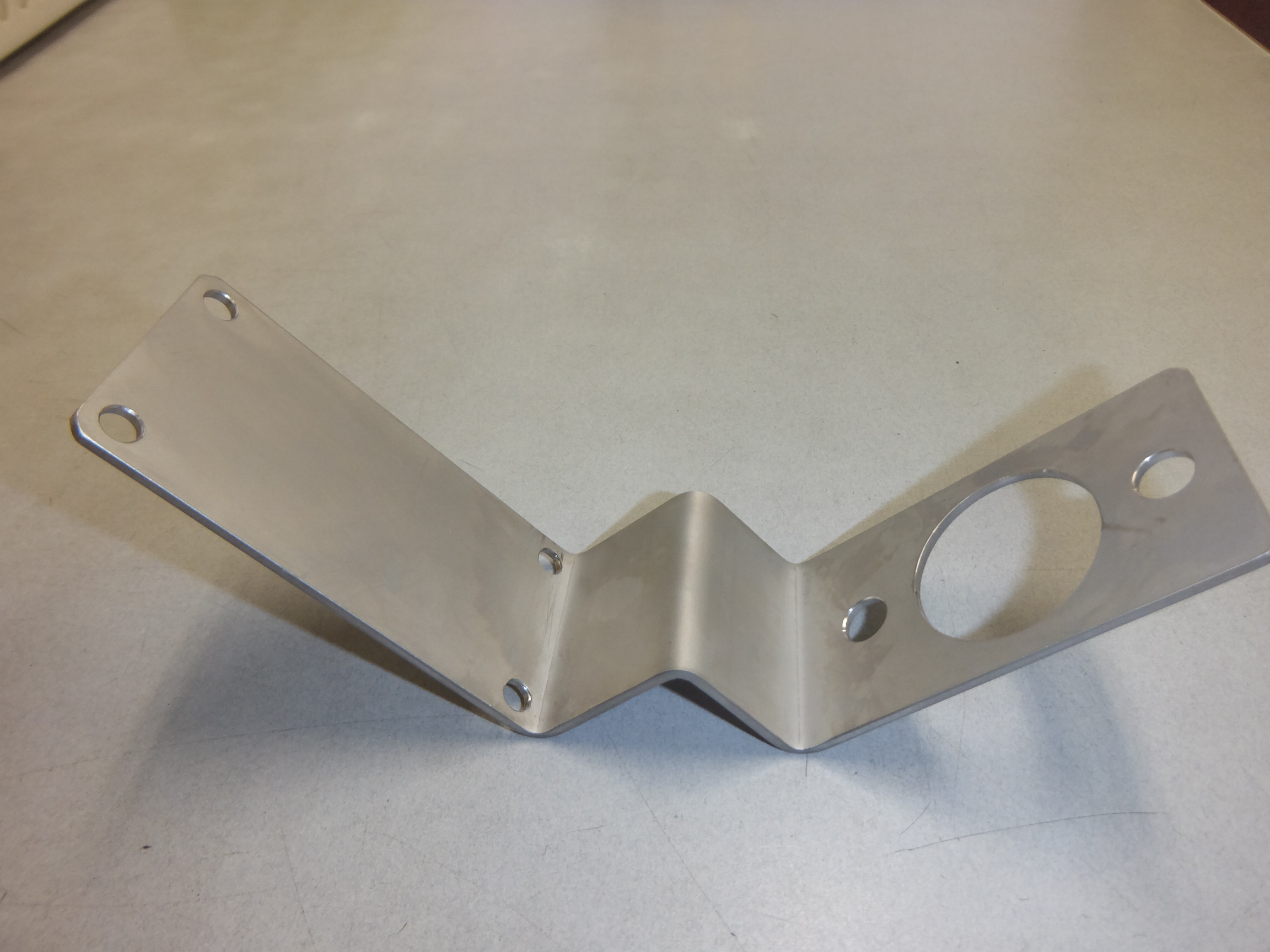

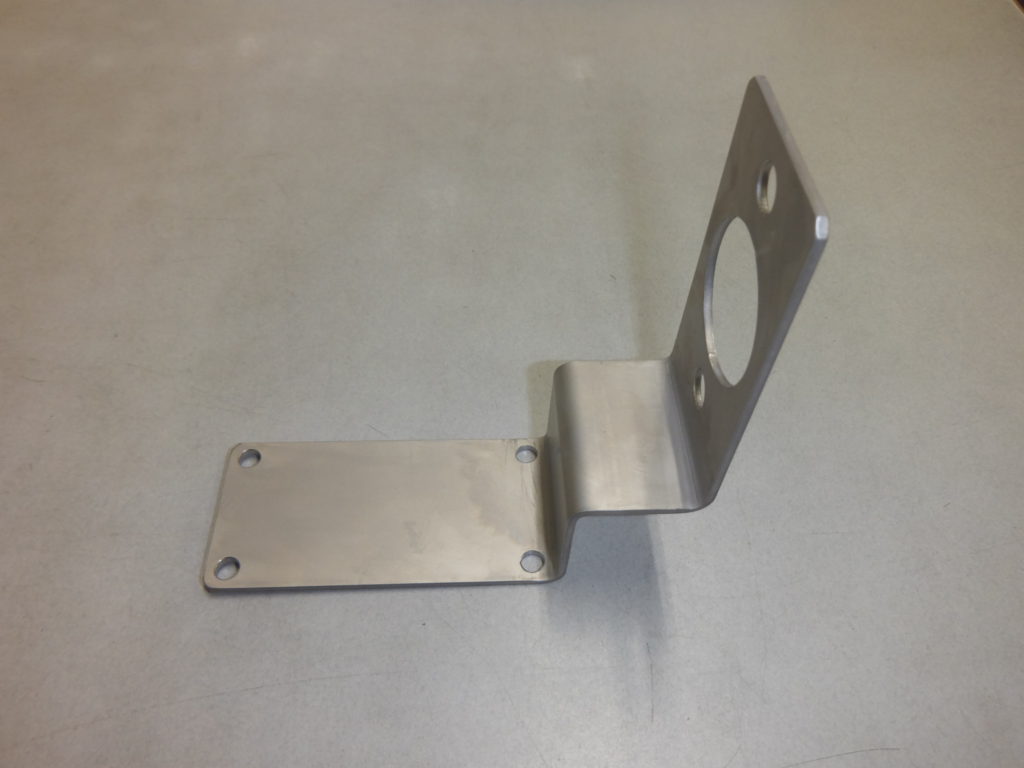

製品画像(様子)

特徴

このSUSボール弁用取付板は建築業界のバルブ関係の組立に用いられる取付板です。材質には劣化に強いSUS304を使用し、抜き加工では複合機で穴の補正量を確実に合わせる事で、30.5±0.1の公差に収めています。又、曲げ加工する際に、金型に干渉してしまう4×Φ5.2の穴は抜き加工せずに位置決めのピアスだけを撃ち、曲げ加工終了後、ボール盤にて4×Φ5.2の穴を加工していきます。この時もSUS304材は鉄よりも硬質な為、ドリルの回転数を落とし加工しています。その後、表面処理として酸洗いを行います。　産業機械一貫加工組立.comでは様々な材質・加工に対応し、一貫生産しています。
