製品属性(仕様)

製品
分類

隙間調整ユニット用ブラケット

 業界

産業機械
素材

SS400

サイズ

L250×W125×H100

精度
板厚

±0.05

工程

レーザー（EX加工機）・CO2溶接・機械加工・タップ

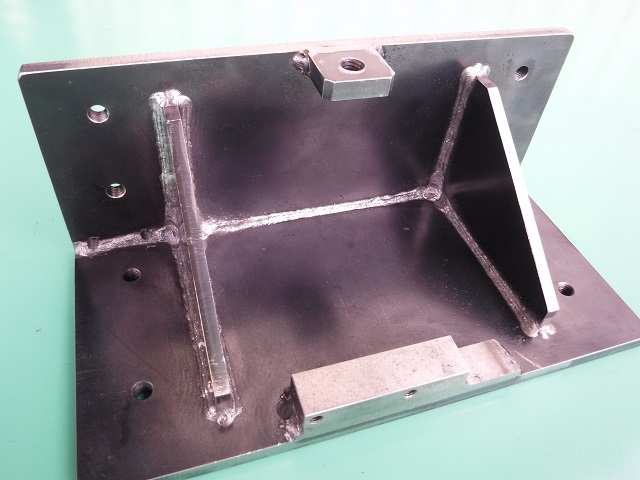

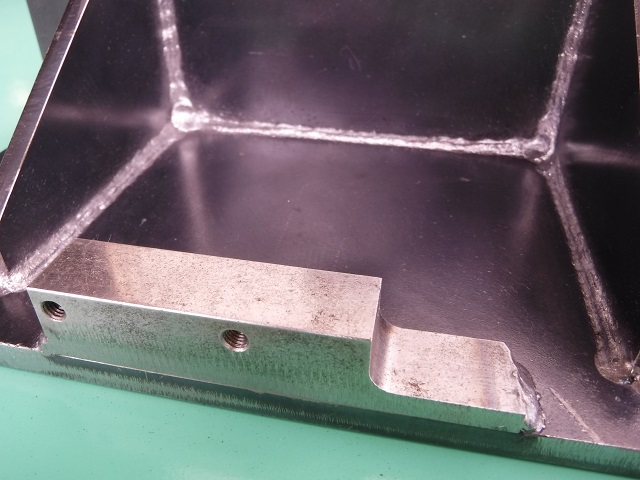

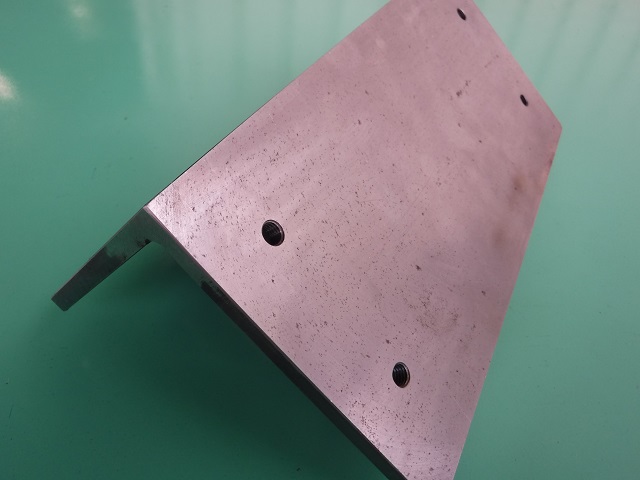

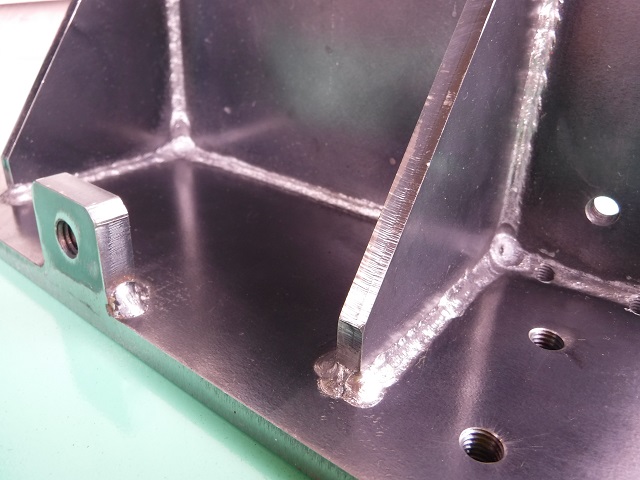

製品画像(様子)

特徴

この隙間調整ユニット用ブラケットは溶接組立と機械加工を行った機械加工組立品です。加工は9mmプレート2枚とリブ2枚をCO2溶接で強固に仕上げます。そこに9mmプレート1枚と95mm×16mmのブロックをCO2溶接行います。加工は2面のフライス加工を行い直角交差とフライス加工面からの穴位置交差を確保しています。その後穴あけ加工後M8・M6・M5タップ14か所加工を行い、組立溶接を行ったブロックにR加工を行います。
R加工とは、コーナー部などにR寸法が記載されている時にエンドミルを使用し記載通りのR寸法に仕上げることです。コーナーR寸法はR2などの様に小さいRになれば加工時間が多く掛かり、それよりも大きなR寸法になれば加工時間は少なくなっていきます。
