製品属性(仕様)
製品 分類 | ブラケット・アングル・ステー |
業界 | 輸送・搬送・マテハン |
---|---|---|---|
素材 | SS400/SGHC鋼板 |
サイズ | L500xD2,500/L100xD150 |
精度 板厚 | t=2.3・3.2・4.5 |
工程 | 複合機・レーザー・曲げ・タップ・かしめナット・溶接・塗装 |

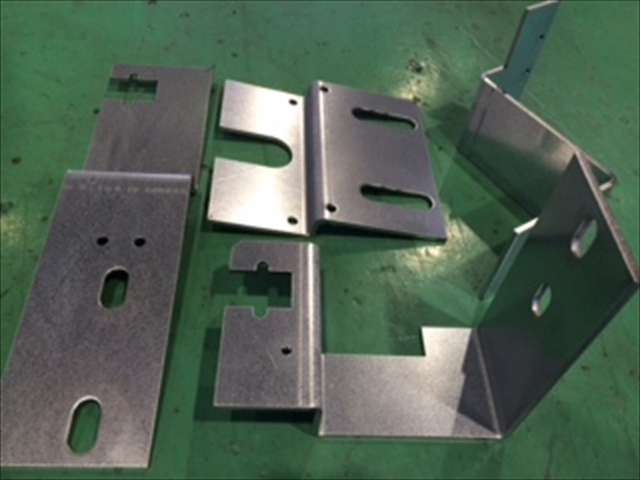

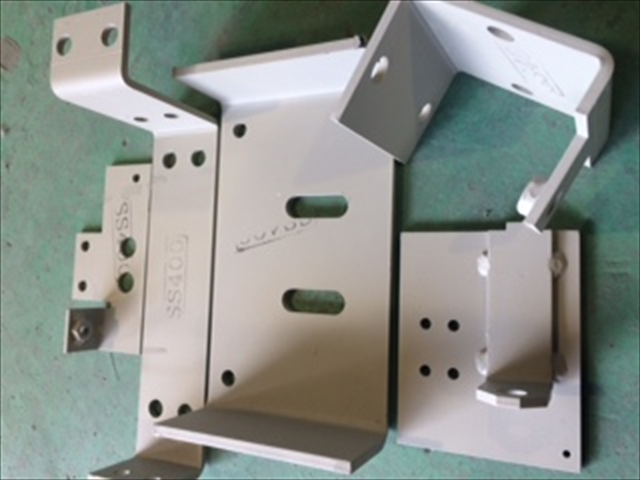

製品画像(様子)
![]() |
![]() |
![]() |
|
![]() |
特徴

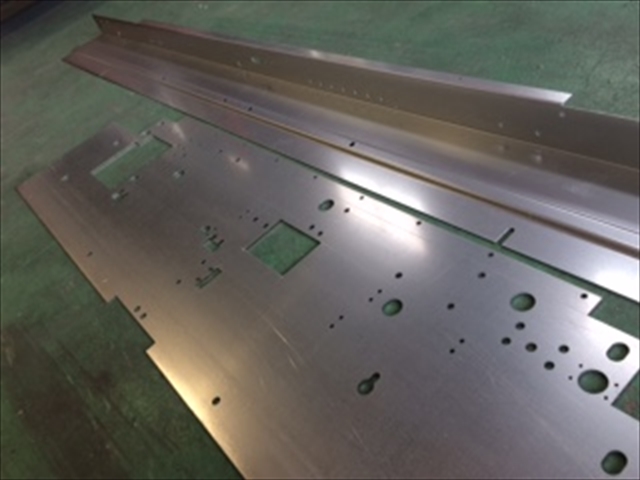

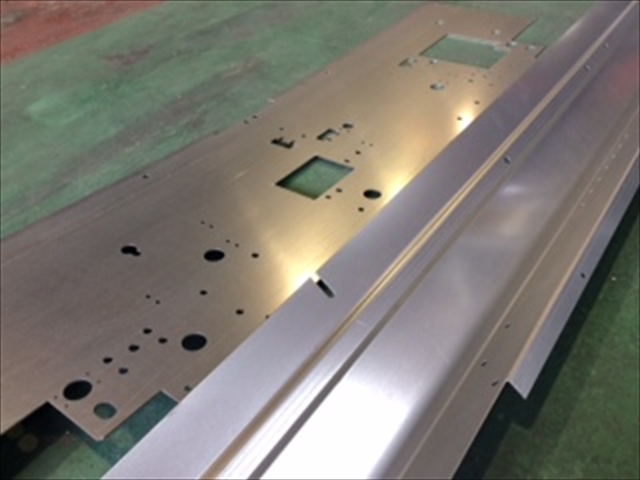

この部品は、工業用昇降機の開閉装置に使用される板金部品です。本体となるフレームは、間口幅に合わせて長さが異なります。各種ブラケット・モーター・リミットスイッチ・ガイドフレーム等、様々な部品を取り付けるための穴が複数ありタップやかしめナットなども加工していきます。曲げ加工では、本体に扉が吊り下げられるため、左右の曲げ角度・高さ・ねじれ無く曲げることがポイントです。
