製品属性(仕様)

製品
分類

産業用大型架台

 業界

産業機械
素材

ＳＳ400

 サイズ

L2000×Ｗ2400×Ｈ170
精度
板厚

±0.1ｍｍ

 工程

溶接,機械加工,塗装,最終検査,

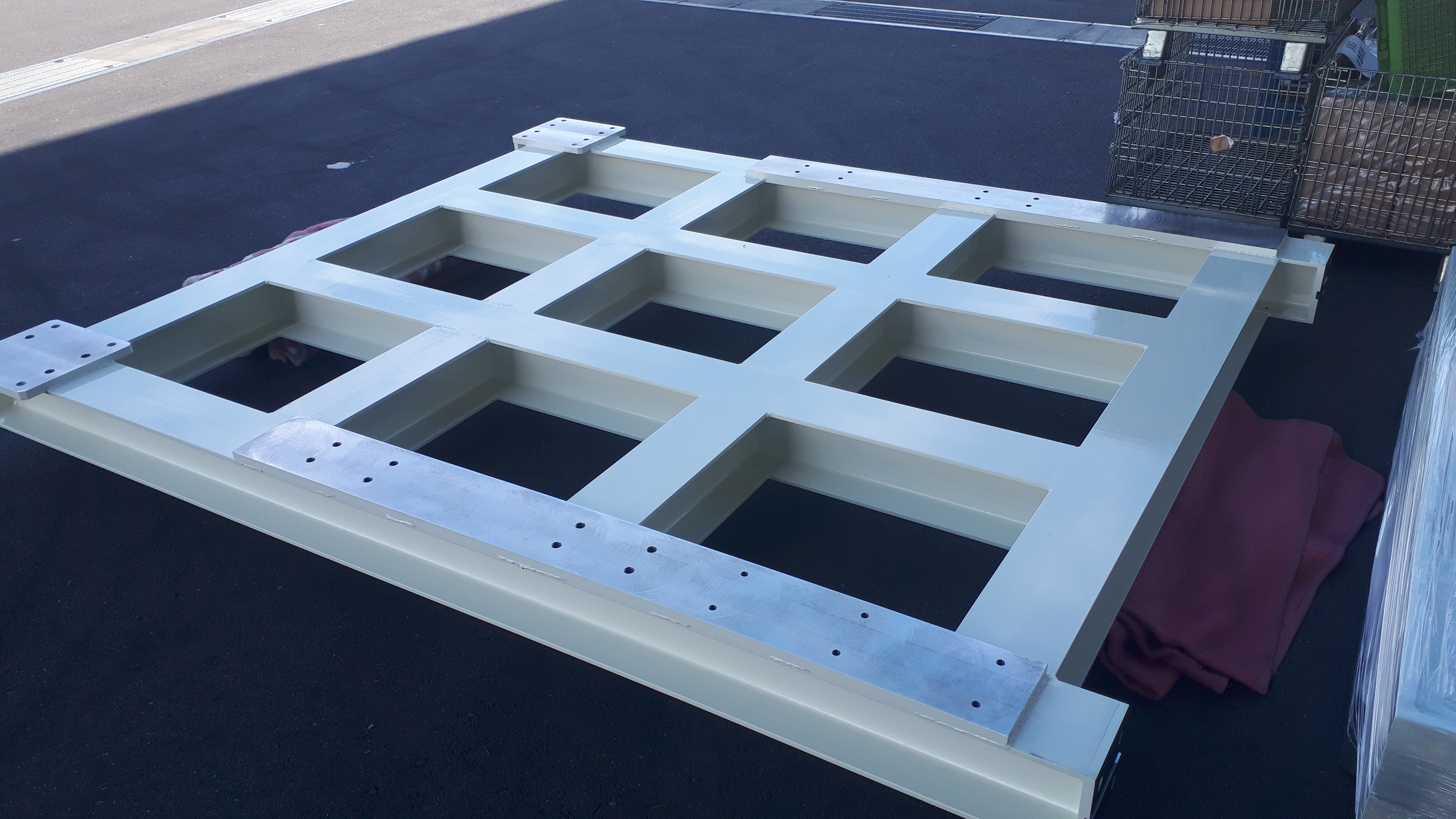

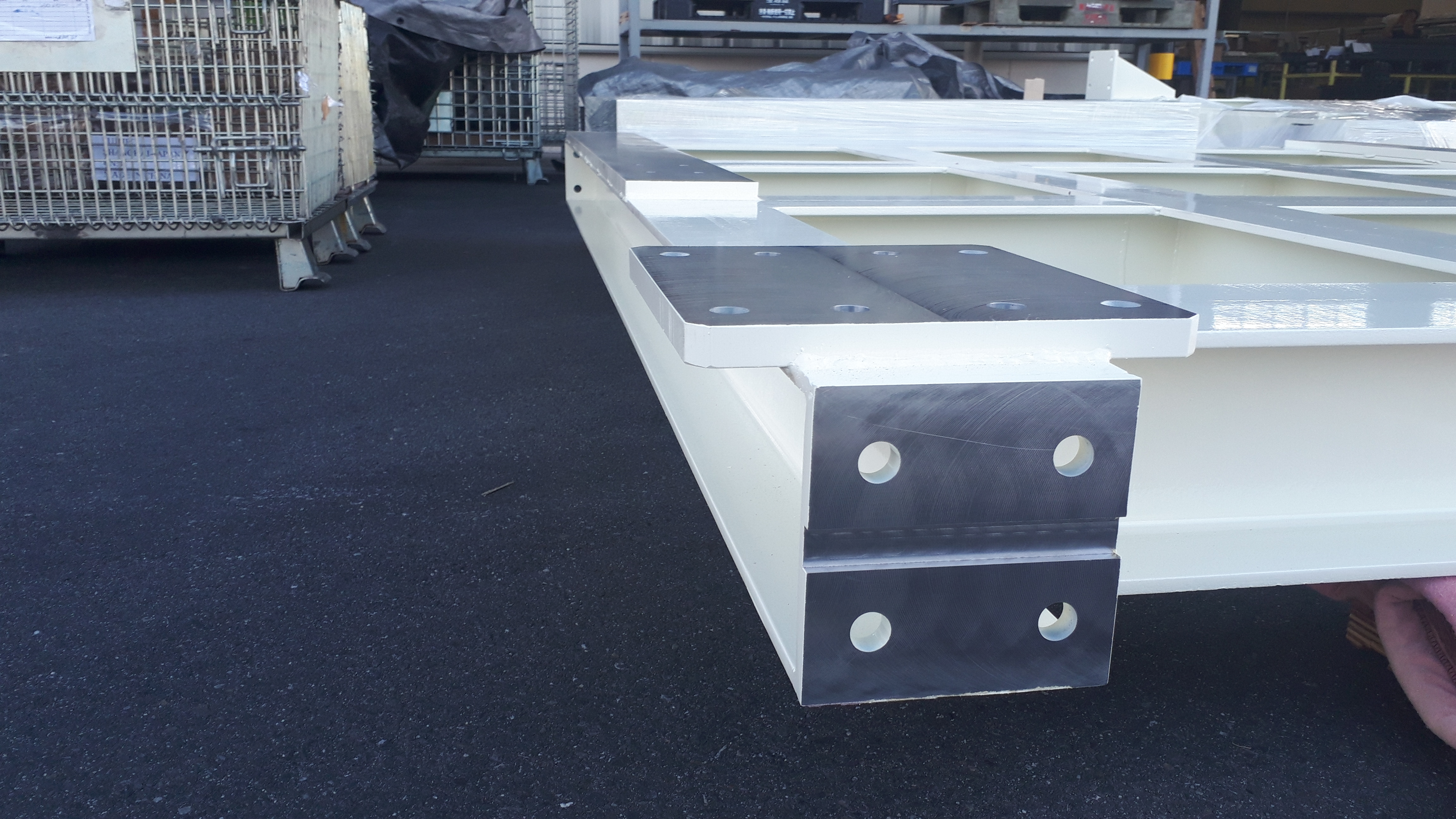

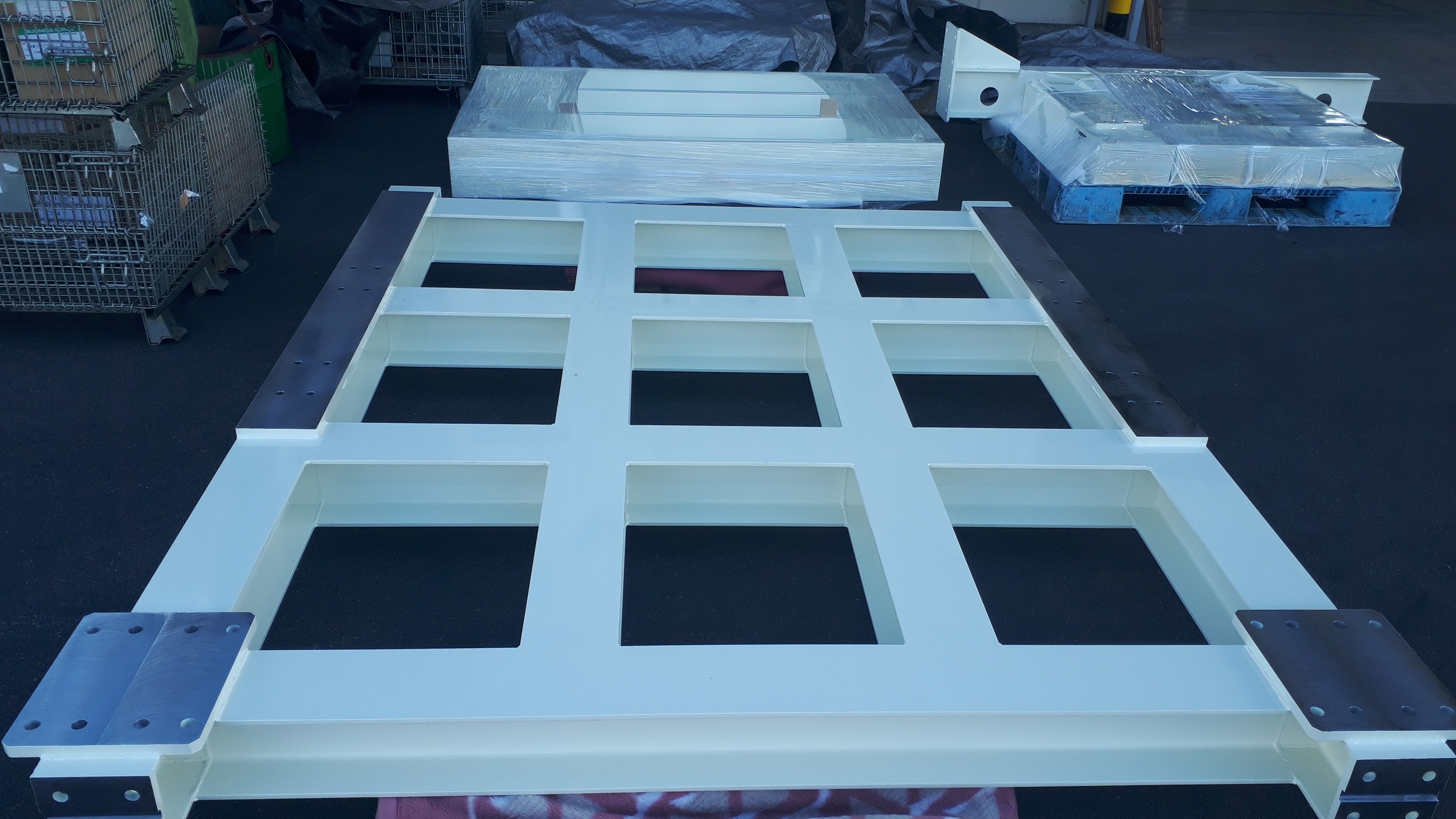

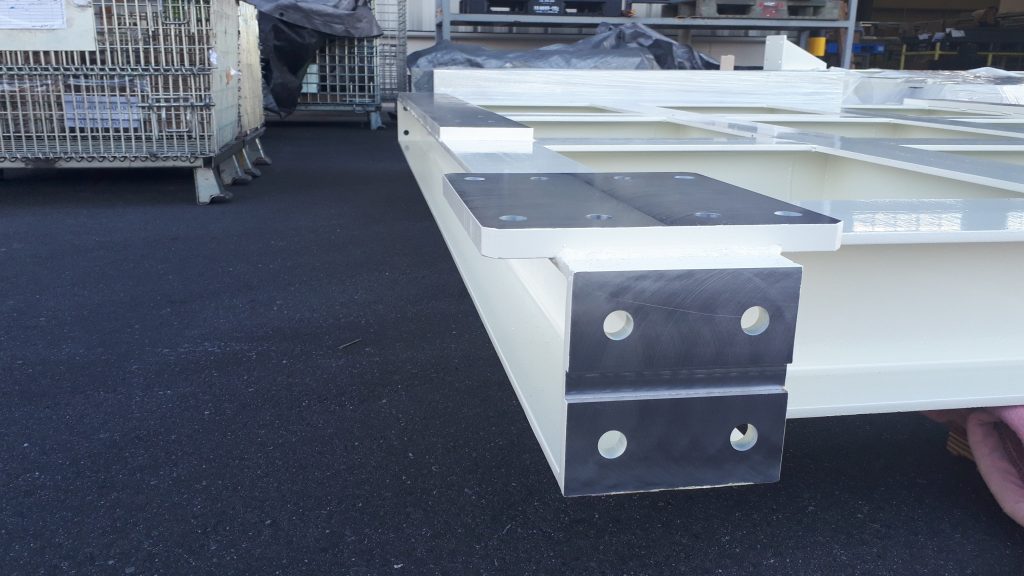

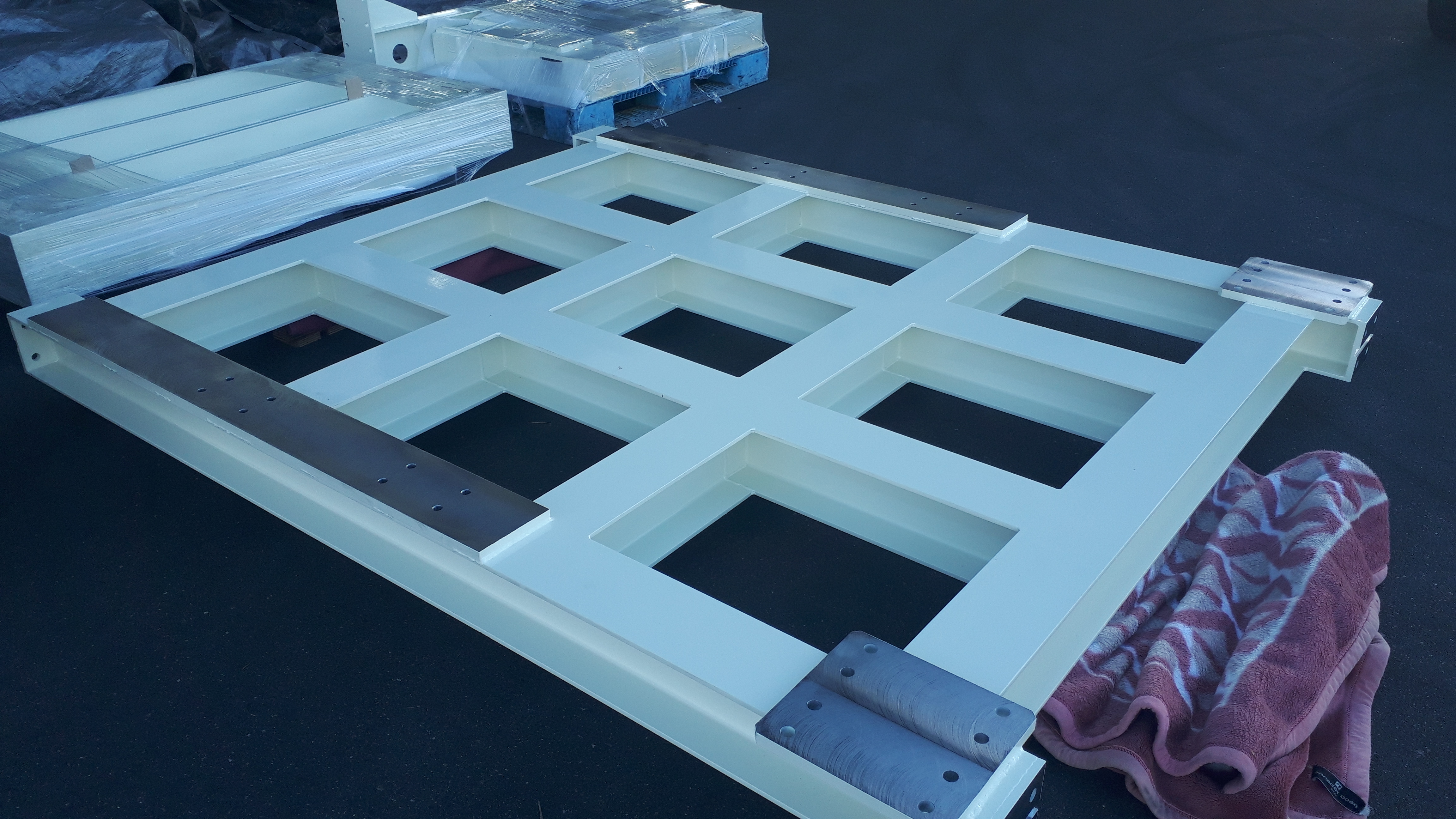

製品画像(様子)

特徴

こちらの製品は、成形装置に用いられる大型の架台です。製作方法としては、まずアングル材を組んだうえで、溶接を行います。溶接する際には歪みが生じるため、歪みを最小限に抑えるために溶接する順番に気を付けて行います。ここで、歪みが解消されていないと後の機械加工で十分な精度が出せません。こちらの製品は、面の平行度の公差が±0.1ｍｍになっています。また、サイズも大型なので、門型五面加工機にて切削を行い、精度を出しています。加工後は、マスキングを行った上で、塗装を施して完成です。
当社では、製缶板金から塗装や組立まで一貫して加工します。機械加工など自社設備のワークを超える製品に関しては、協力会社様と連携して対応致します。是非、お問い合わせ下さい。
