製品属性(仕様)

製品
分類

産業機械用サポートブラケット

 業界

産業機械
素材

SS400鋼板

サイズ

L40×W20×H40

精度
板厚

長穴　20Ｈ7　穴ピッチ　±0.03

工程

レーザー・CO2溶接・機械加工・メッキ処理

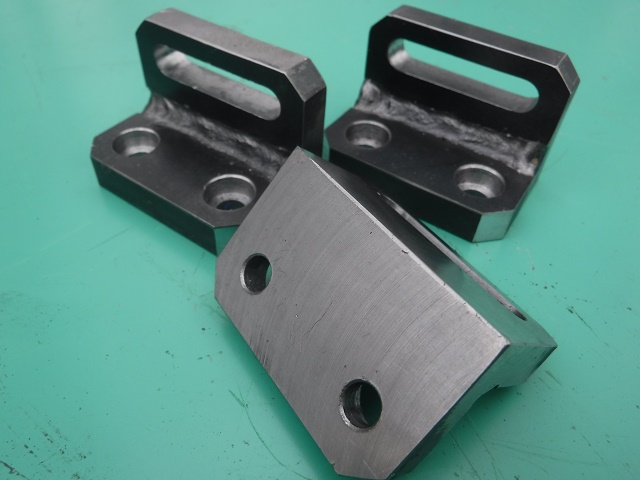

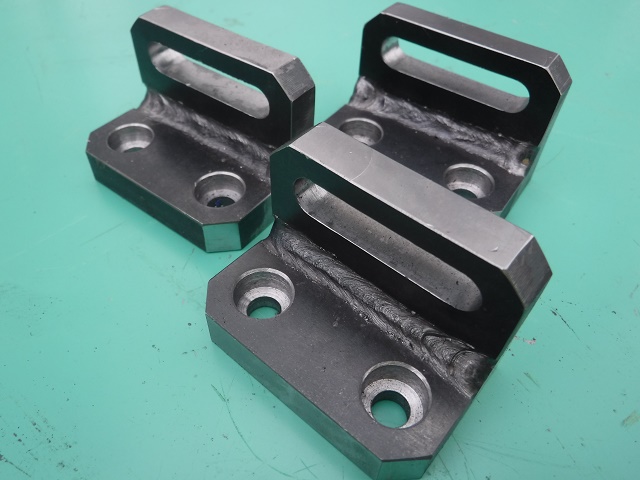

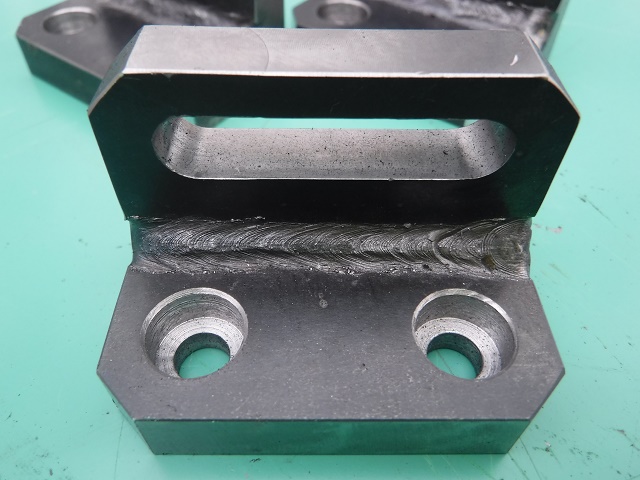

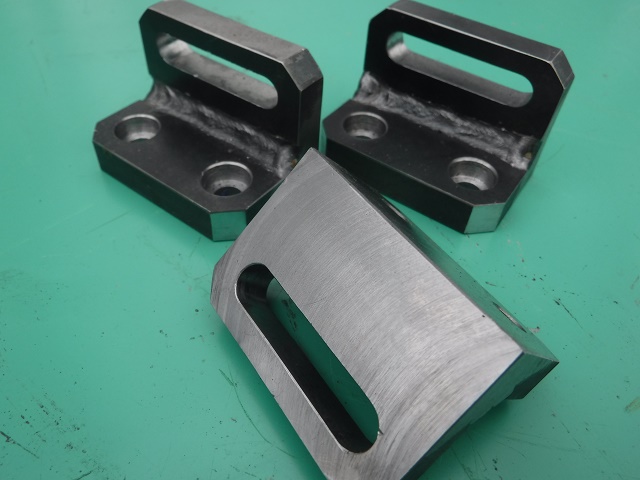

製品画像(様子)

特徴

この産業機械用サポートブラケットは、溶接組立と機械加工組立を行った製缶板金と機械加工を行った組立品です。サポートブラケットにCO2溶接を行った後、溶接熱による歪みをフライス加工で除去し、直角交差とフライス加工面からの穴位置交差に対応出来る様に平行度・直角度をまず出していきます。そしてその後、長穴加工を行っていきます。機械加工の中でもよく用いられる長穴加工とは、まずドリルで下穴を空け、エンドミルで荒取りし仕上げて長穴にしていくことです。この時にワークの送り速度とエンドミルの回転数・回転方向・送り方向を合わせてＨ7という公差にも対応していきます。また、ザグリ穴についてはボール盤にて加工を行っています。
