製品属性(仕様)

製品
分類

ブラケット

 業界

産業用装置
素材

SS400鋼板

 サイズ

L250×Ｗ75×Ｈ75
精度
板厚

平行度±0.01

 工程

ユニットワーカー・CO2溶接・フライス・旋盤・ボール盤・メッキ処理

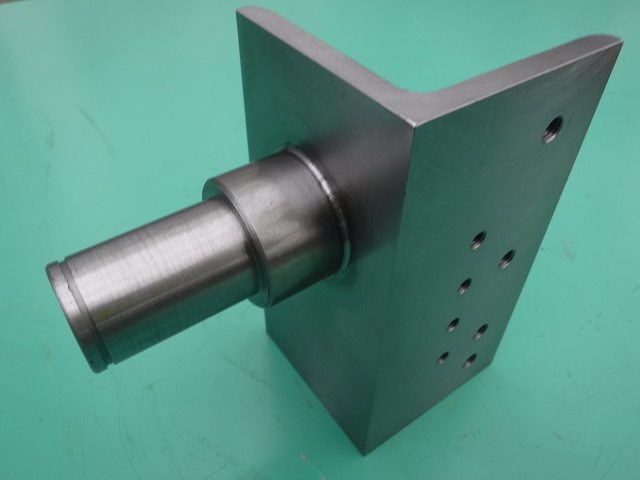

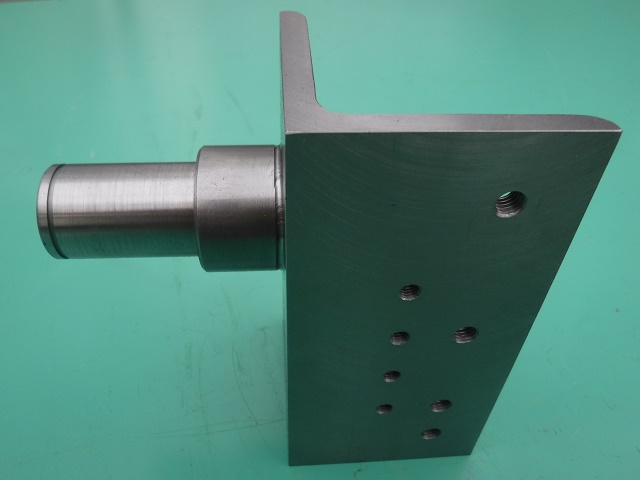

製品画像(様子)

特徴

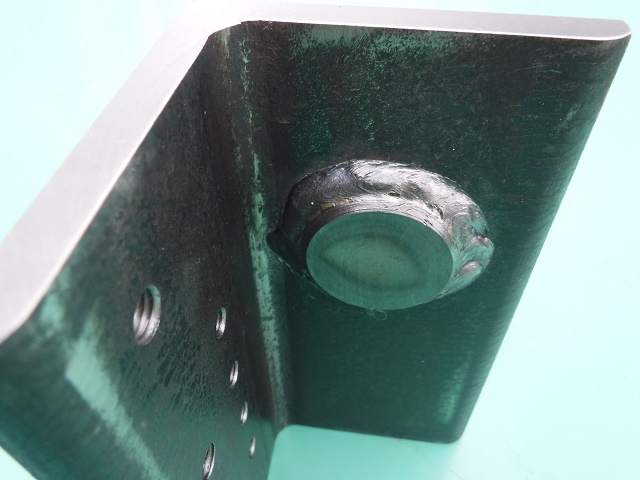

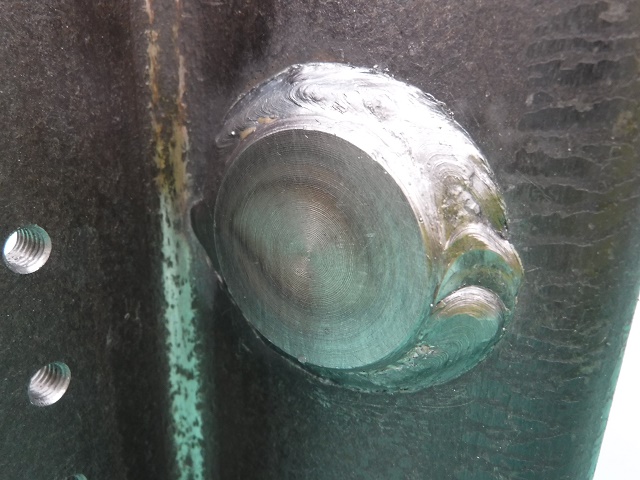

製缶板金加工に加え、機械加工や溶接組立まで自社で一貫して加工・組立を行った産業機械の一部品になる機械加工ブラケットの製品事例を紹介いたします。この機械加工ブラケットは、板厚9.0t、75mm×75mmのアングル鋼材をユニットワーカーで切断します。その後、ボスを溶接する面に対しフライス加工を行い、ボスをＣＯ2溶接します。その後、ボスを基準として平行度±0.01mmの公差に収めていきます。切削加工を行う際に、ビビりが発生し易いため、特にワークをセットするのに注意して加工を行っています。平行度を確保した後に、M6タップ加工×8箇所の加工を行い、メッキ処理を施したブラケットとなります。
