製品属性(仕様)

製品
分類

光伝管取付ブラケット

 業界

マテハン
素材

SS400

 サイズ

130×155
精度
板厚

ｔ＝4.5

 工程

レーザー・ブレーキ・塗装

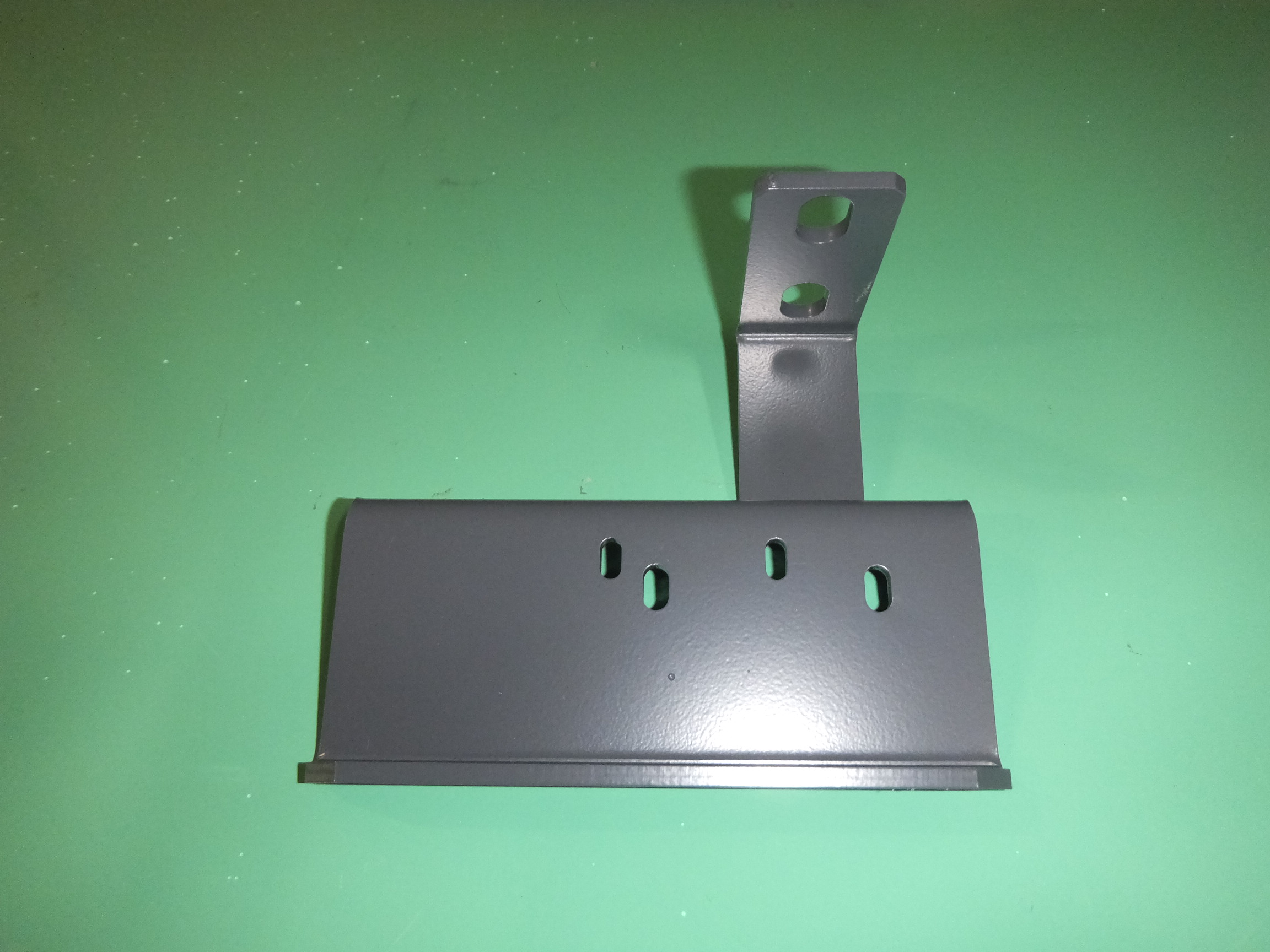

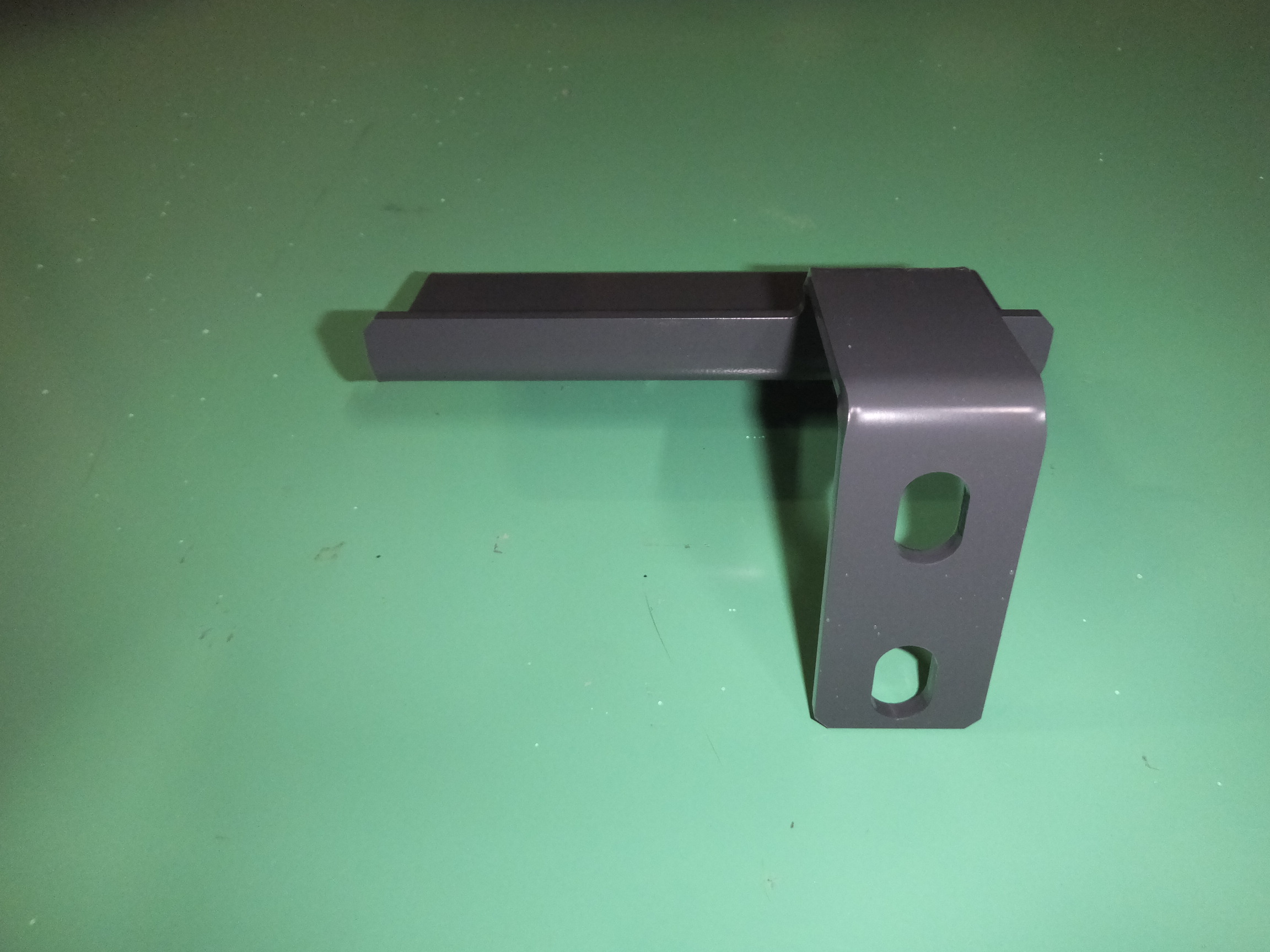

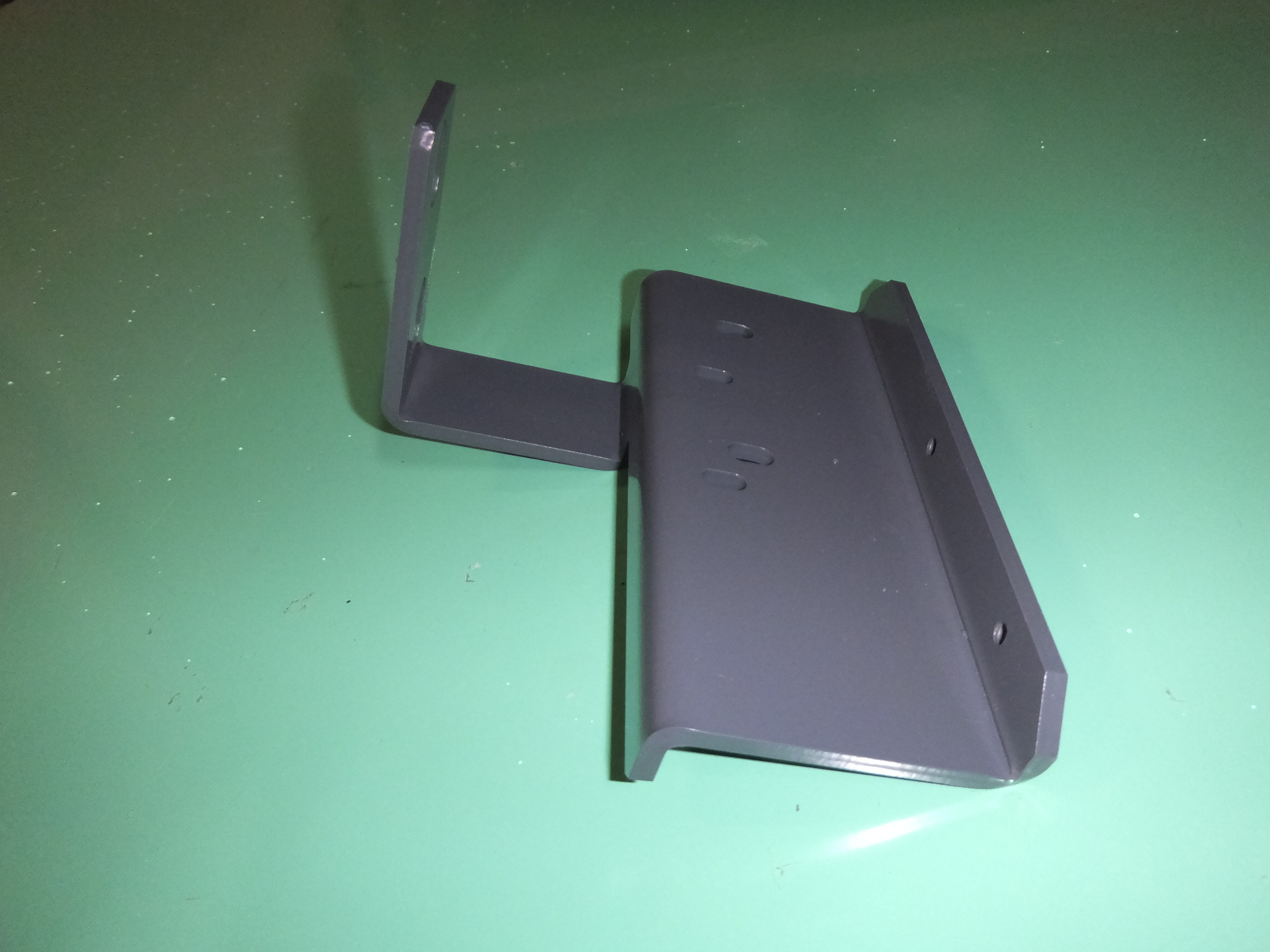

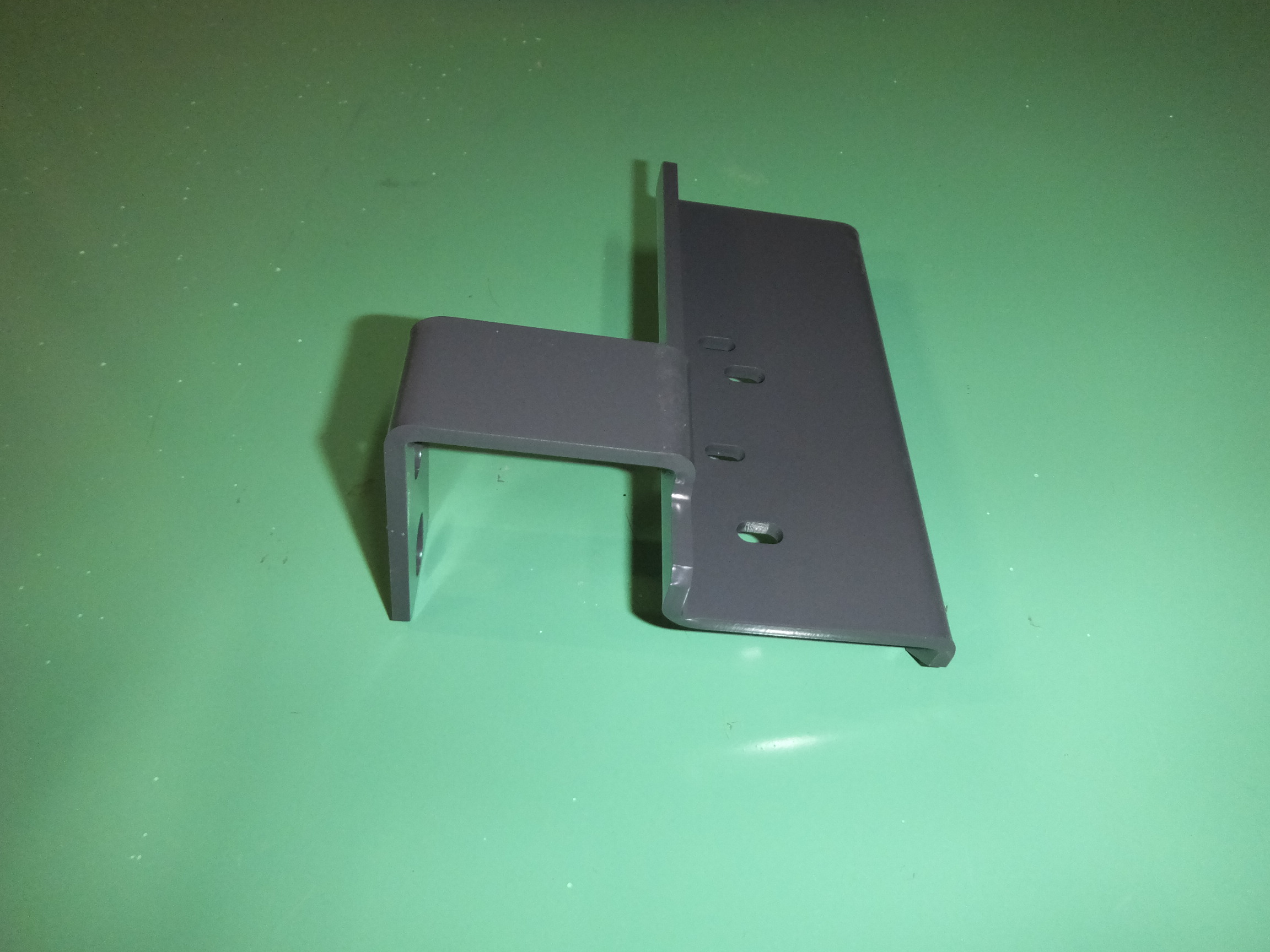

製品画像(様子)

特徴

この溶接ブラケットは光伝管取付用のブラケットです。物流倉庫などで設備されている自動運搬機器は光電送装置が使用されます。光電管取付用のブラケットは、光伝送装置の本体側に光伝管を取り付けるために使用されます。この溶接ブラケットは特殊な曲げ形状をしており、曲げ加工時には下型を反転させ、上型にグースを使用しています。特に長穴（2-12×8）側の角度が重要で補正に注意して加工しています。その後、指定色を吹き付け塗装して仕上げています。
