製品属性(仕様)

製品
分類

ワーク軸モーターブラケット

 業界

産業機械
素材

ＳＳ400

 サイズ

L125×D120
精度
板厚

直角度±0.5ｍｍ

 工程

レーザー・平面研磨機・ＣＯ2溶接・フライス（縦型・横型）・塗装

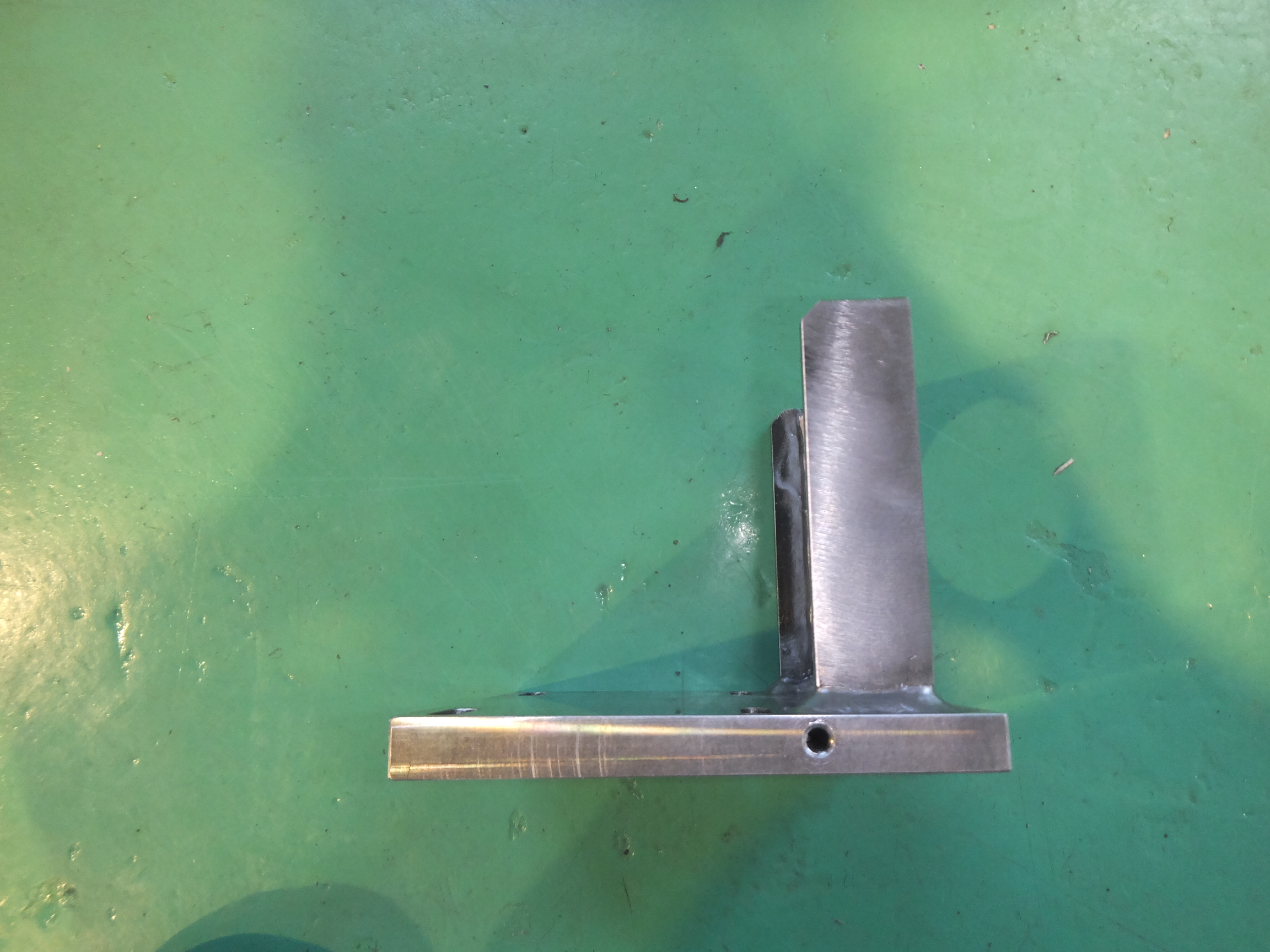

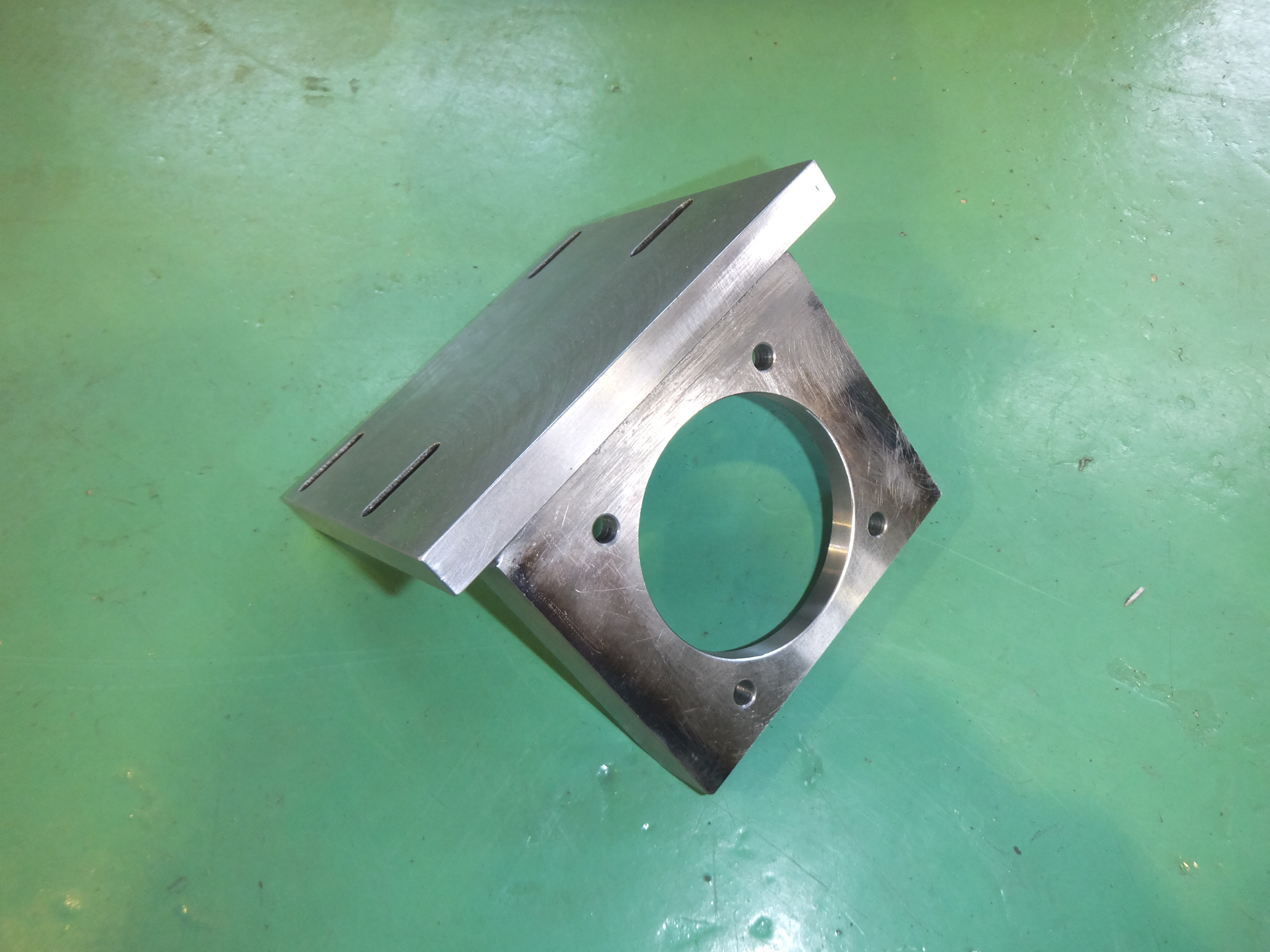

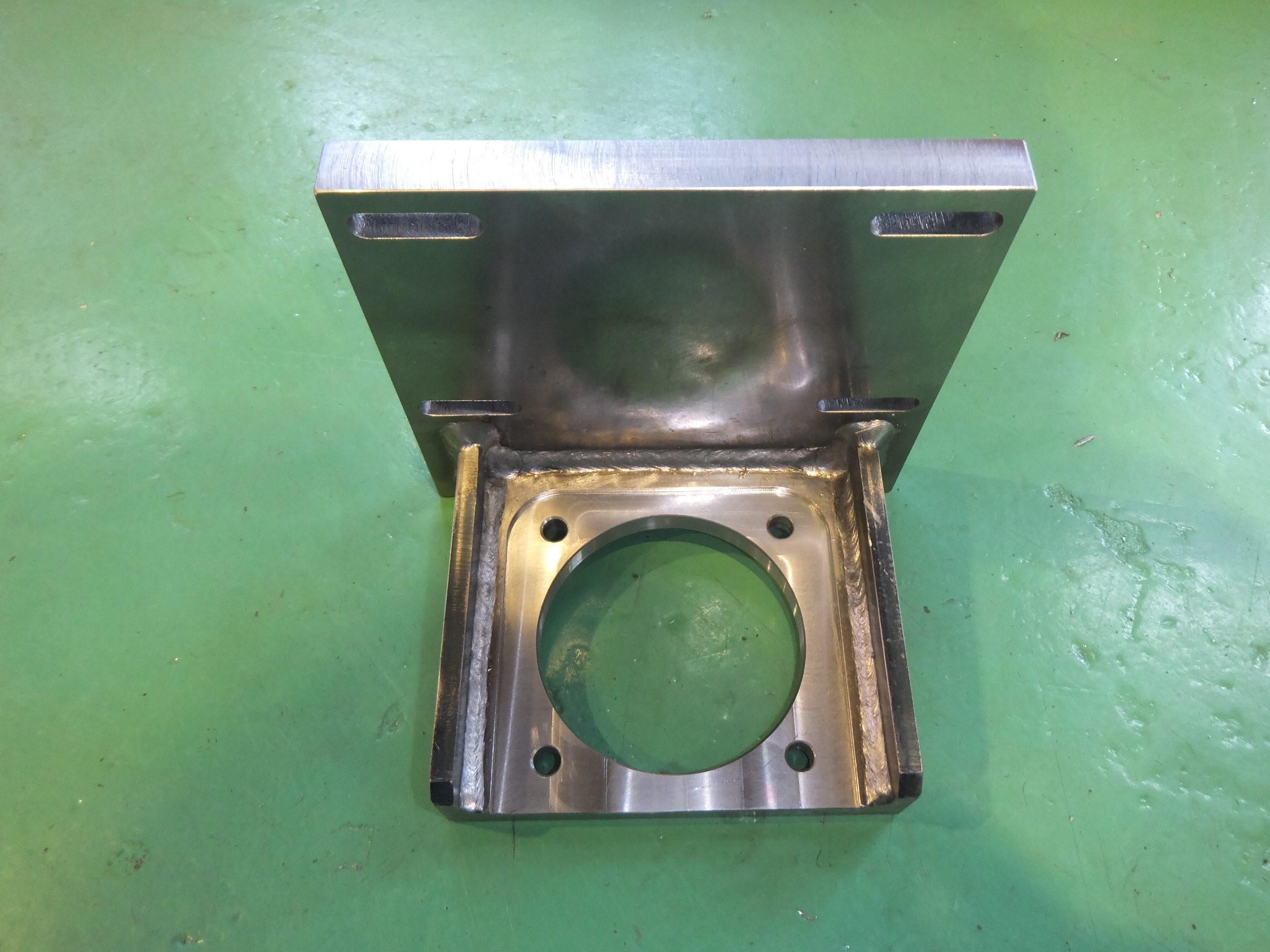

製品画像(様子)

特徴

このワーク軸モーターブラケットは研磨装置や精密平面加工装置などに用いられる製缶板金加工・機械加工・溶接の一貫加工組立品で、抜き加工についてはレーザー加工機を使用しています。ミガキ材指定であるため、黒皮を平面研磨機で除去してからＣＯ2溶接を用いて溶接組立をしています。また、溶接組立後、縦型フライス・横型フライスを用いて直角度±0.05の公差内に仕上加工しています。更にＭ5タップを4箇所、Ｍ6タップをサイドに1箇所の機械加工を行い、塗装ではマスキングを施し指定された部分のみに吹き付け塗装を行っています。
