製品属性(仕様)

製品
分類

ラック

 業界

設備
素材

SS400

 サイズ

L955mm×W955mm×H345mm
精度
板厚

6mm

 工程

溶接,最終検査

製品画像(様子)

特徴

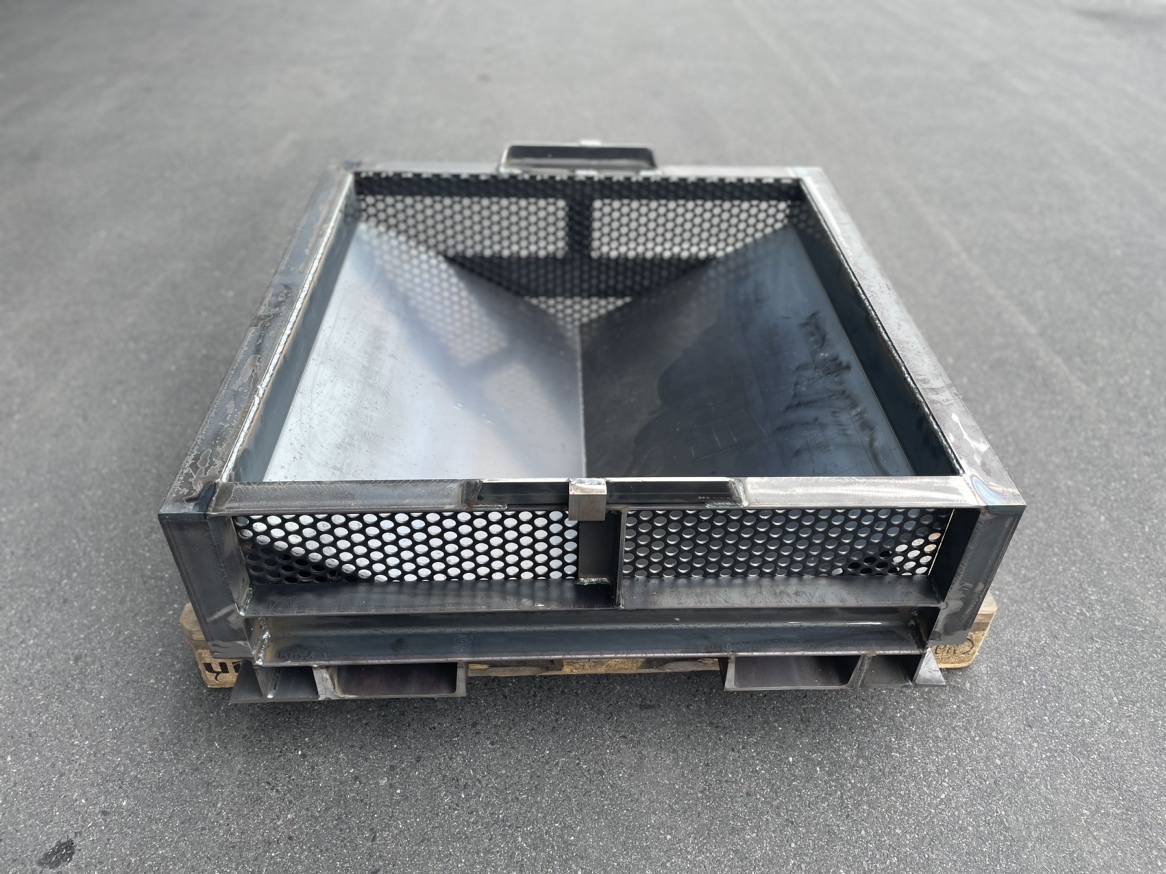

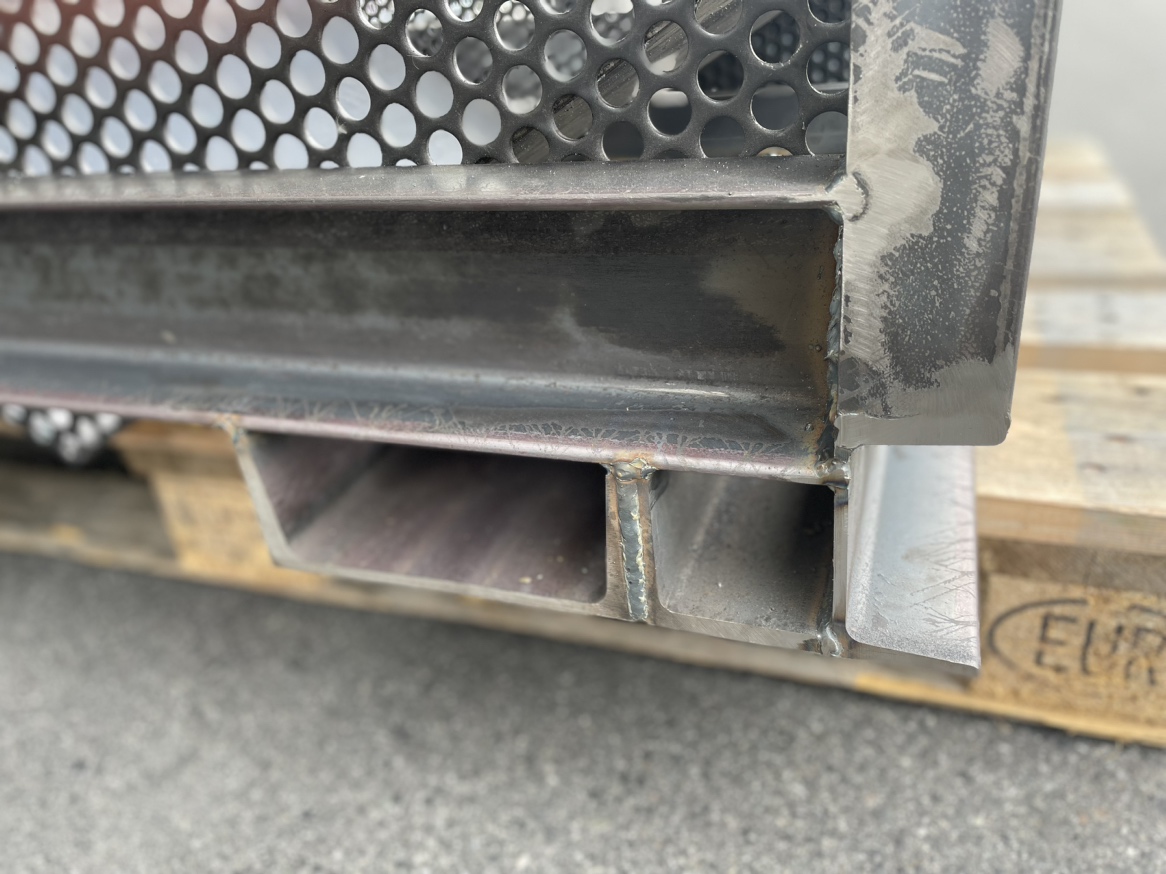

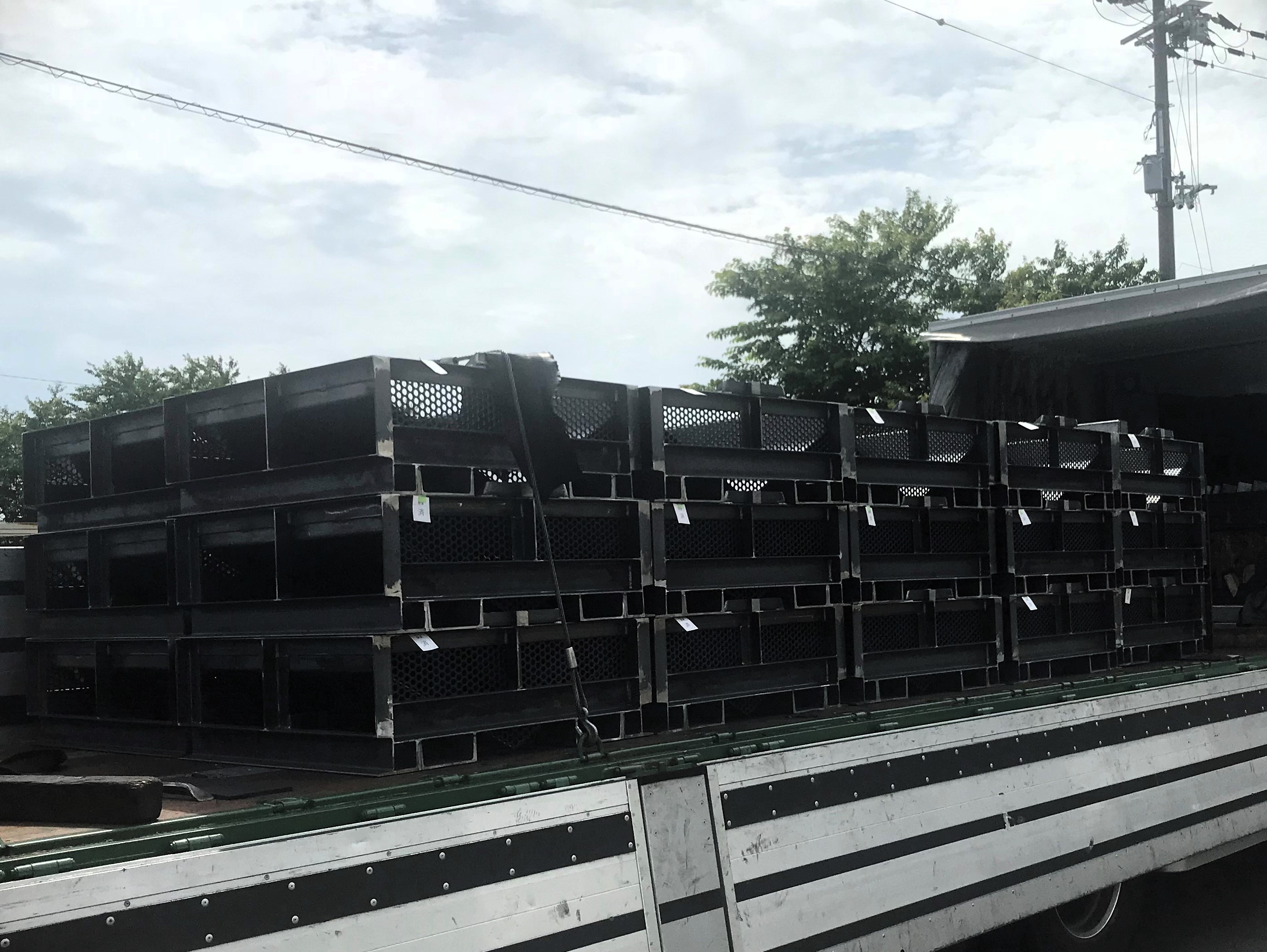

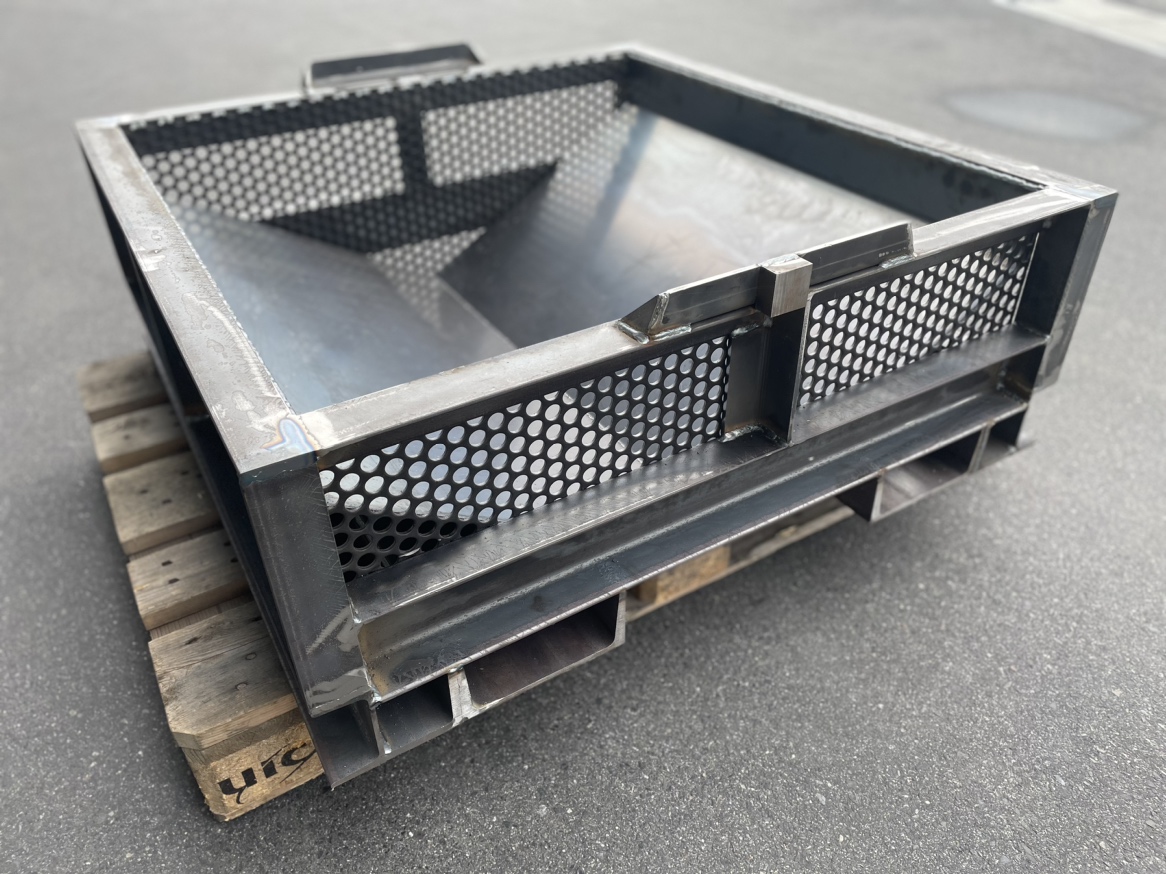

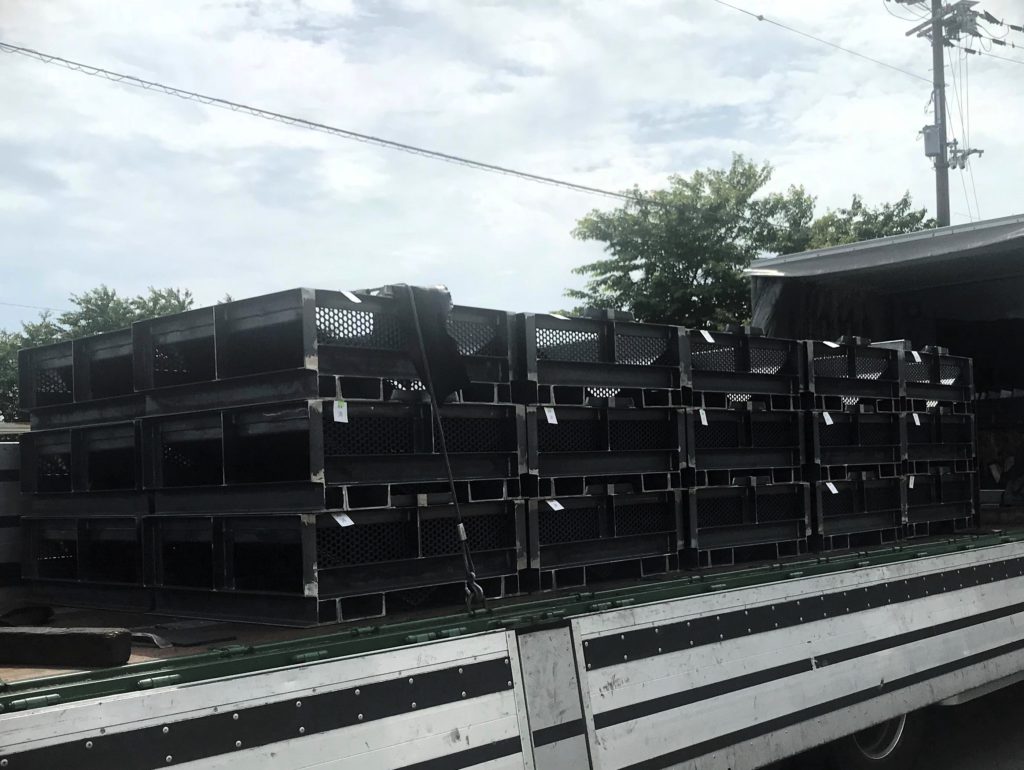

こちらのラックは、ラインで流れてきた物を受けるために製作したものです。内側をV字にしてあるので、中央に向けて集まっていくように設計されています。製作方法は、まず土台部分をCチャンネル２つとLアングルを２組溶接して作ります。接合部は、ピッチ溶接を行い、外面部の溶接部はサンダーにて表面を削ります。土台部分を２つのプレートを溶接することでつなぎ、土台部分の上にCチャンネルを溶接し、囲いを作ります。強度が必要なので、土台はピッチ溶接で歪みに留意しながら、多数溶接しています。その上にV字に曲げた板材を乗せて周囲を側面の支柱と上部のCチャンネルを溶接します。V字になっている内側の表面は、歪みやスパッタなどを除去し、滑らかに仕上げます。上部に関しては、溶接前に直角度と対角が出るように調整し、全周溶接を行います。大型で製作時間を要する製品ですが、この製品を一カ月で50台製作し、納入しました。
当社は、少量多品種で様々な部品をお受けしておりますが、大型品やロット品についても一度ご相談下さい。
