製品属性(仕様)

製品
分類

ブラケット・アングル・ステー

 業界

輸送・搬送・マテハン
素材

SS400鋼板/アングル

 サイズ

L1,600ｘW600
精度
板厚

ｔ＝4.5・6.0・Ｌ40ｘ40ｘ3

 工程

抜き・曲げ・溶接・塗装・組立

製品画像(様子)

特徴

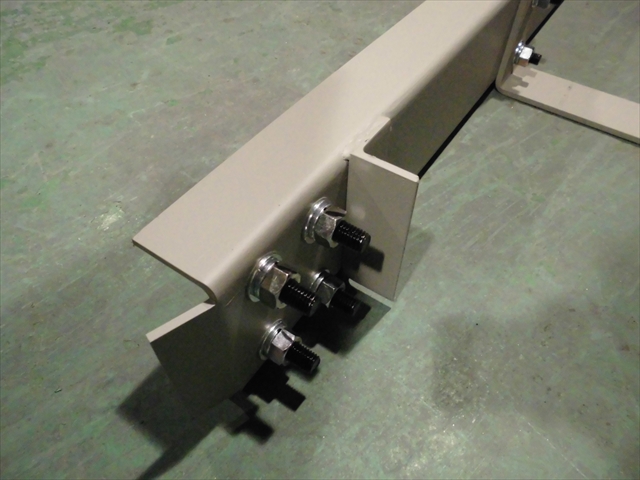

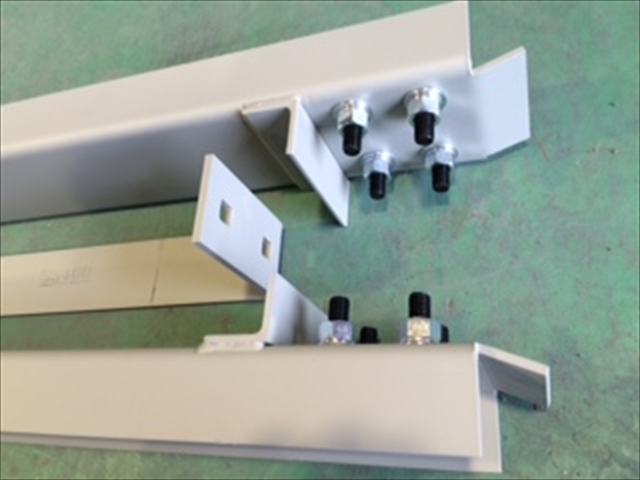

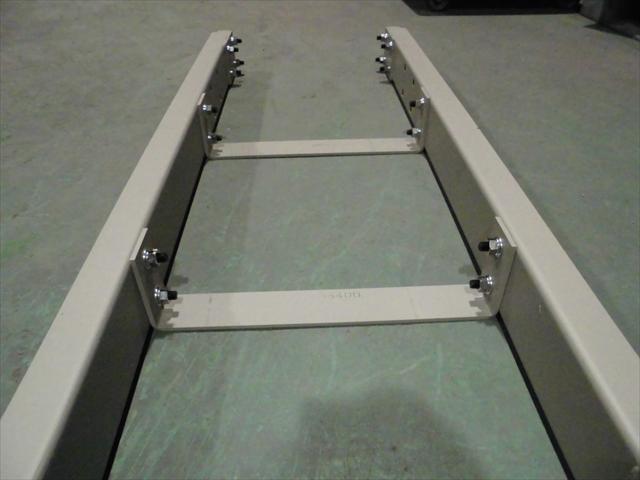

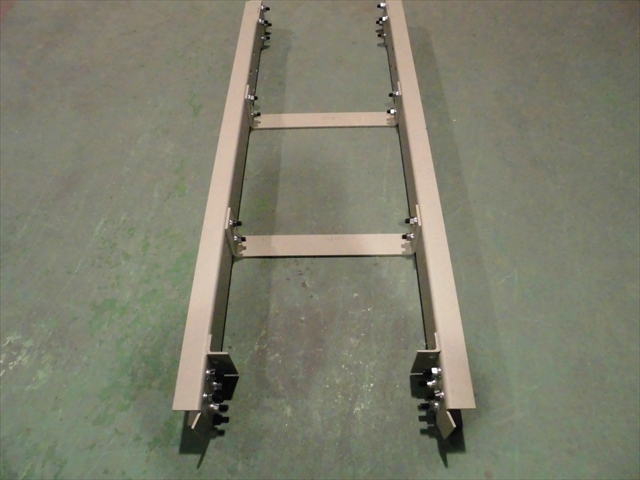

　この支持ブラケットは、昇降機の巻き上げ機組立体を据付する支持部材の板金組立品です。マシンの大きさに応じて５種類に長さが分けられています。L700～1600mm×600mm。本体下部は、ｔ4.5のプレートを重ねて溶接することで強度を増し、2本のビームはボルトと繋ぎブラケットを用いて組立を行います。上部のマシン取付部位は、外側へ曲げ、挟み込みやすい形状にしています。
