製品属性(仕様)

製品
分類

ブラケット・アングル・ステー

 業界

輸送・搬送・マテハン
素材

SS400・SEHC

 サイズ

100×100
精度
板厚

1.6t・3.2t

 工程

複合機・曲げ・溶接・塗装

製品画像(様子)

特徴

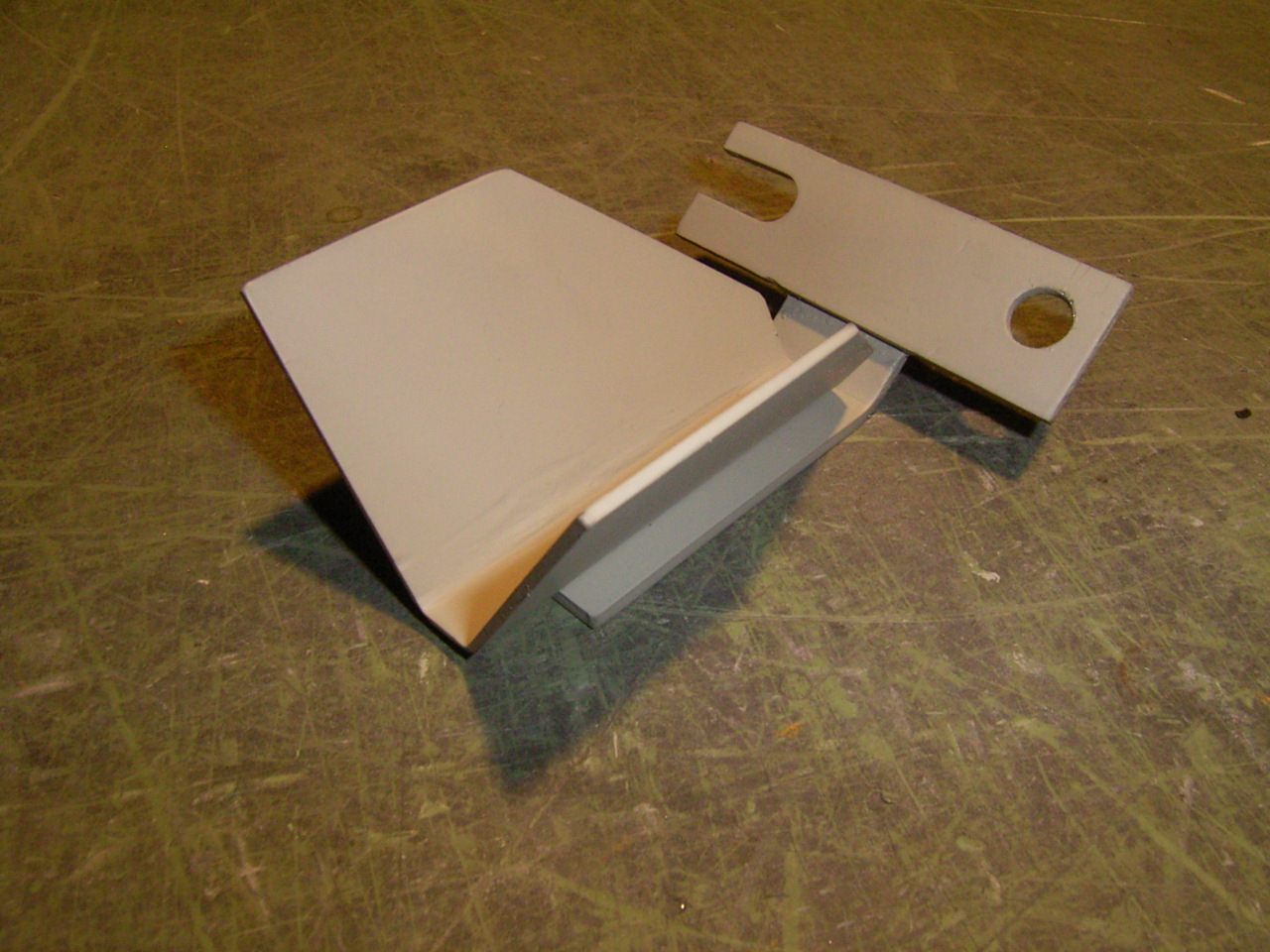

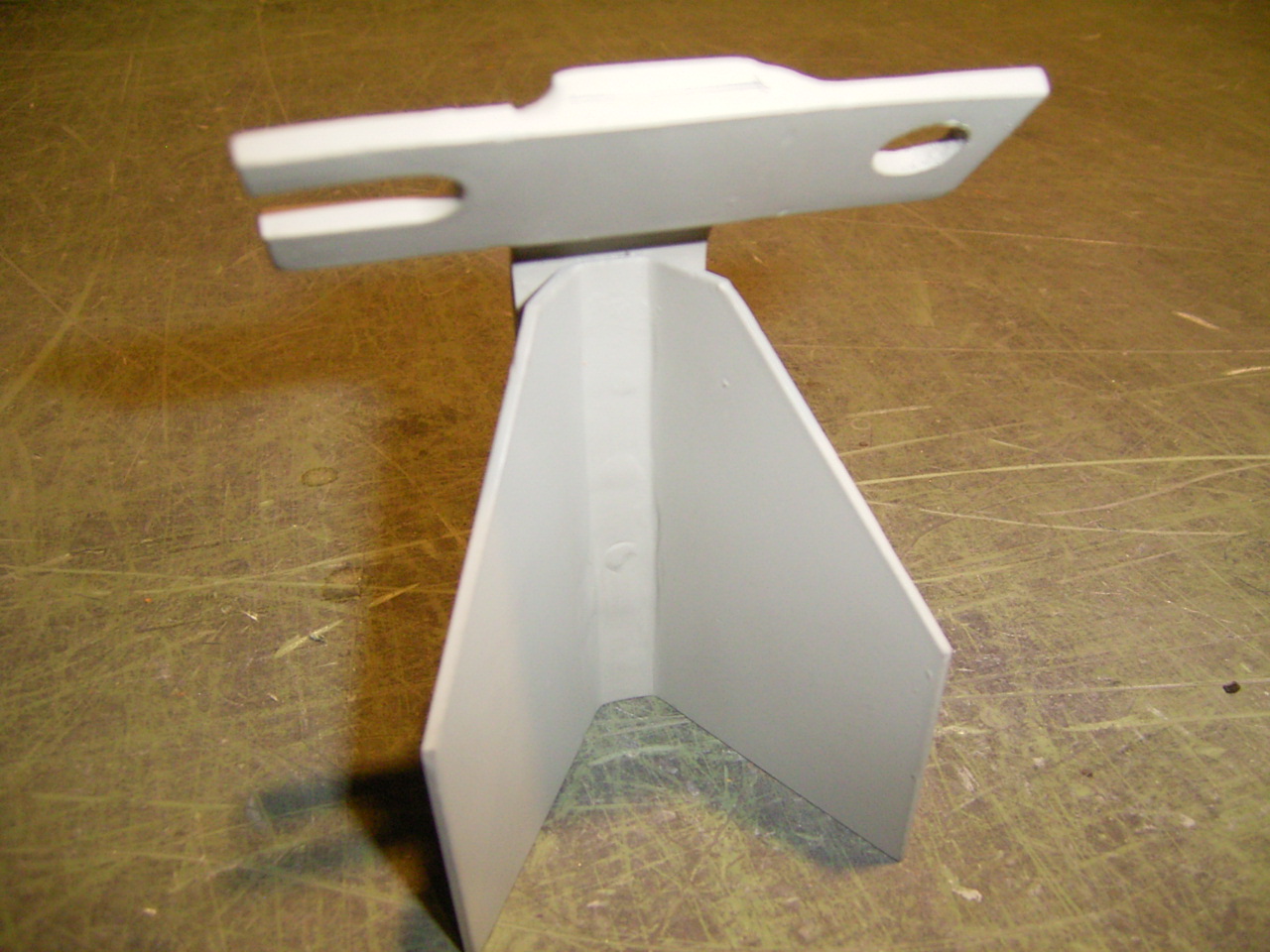

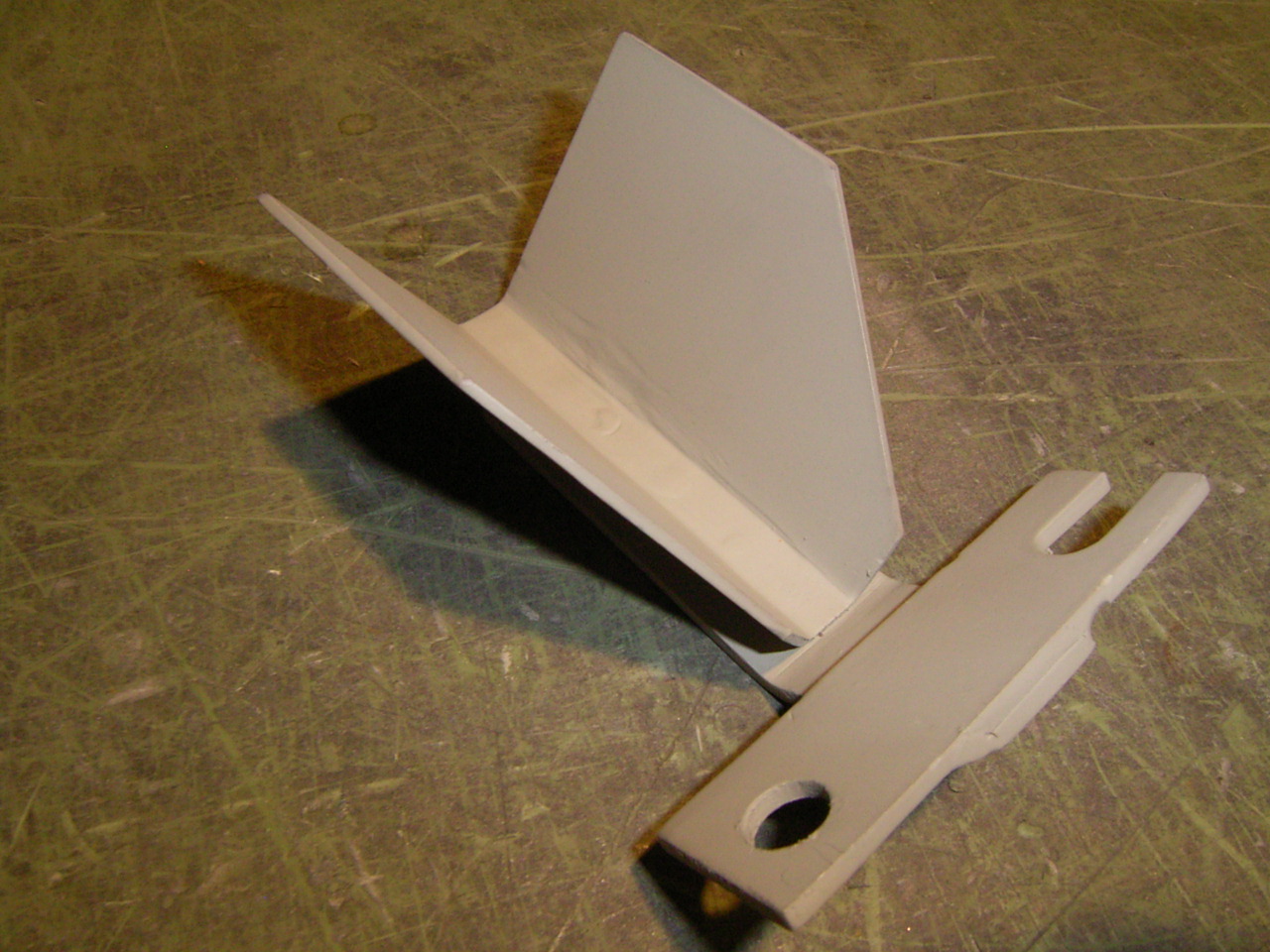

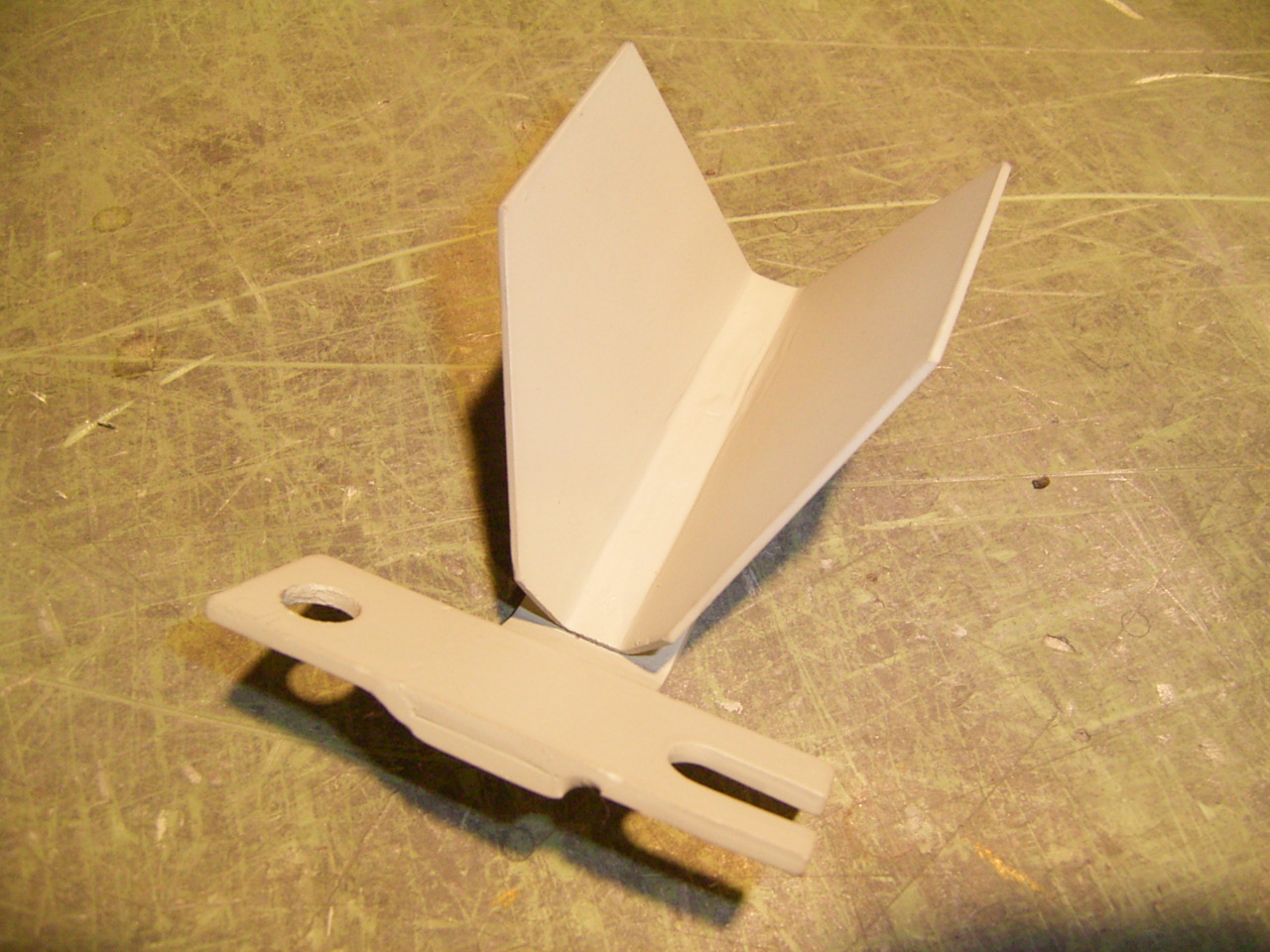

このブラケットは、昇降機に使用されている板金加工部品です。ベンダー加工ではブラケットを鈍角に曲げ、半自動溶接にてこの形状を製作しました。ブラケットの羽根型の部品を半自動溶接する際に隙間が無くトーチでの溶接が困難なため、ｔ＝3.2の部品にΦ14の穴を設け、栓溶接にて取り付けを行っています。
