製品属性(仕様)

製品
分類

シャフト固定用ブラケット

 業界

産業機械
素材

SS400鋼板

 サイズ

L90×W55×H65

精度
板厚

直角度・平行度±0.03

 工程

ティグ溶接、機械加工、タップ、メッキ処理

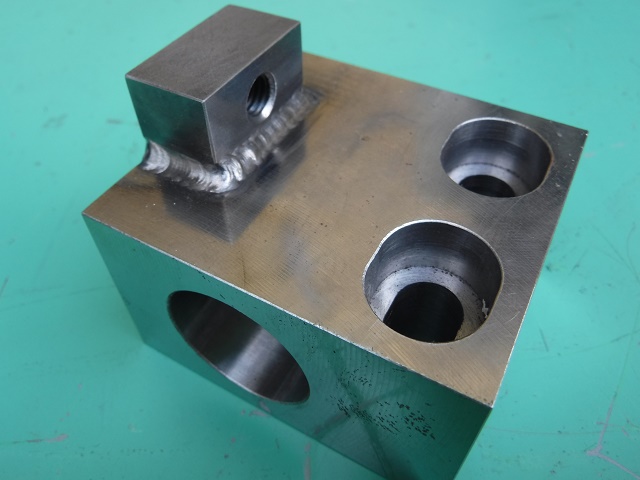

製品画像(様子)

特徴

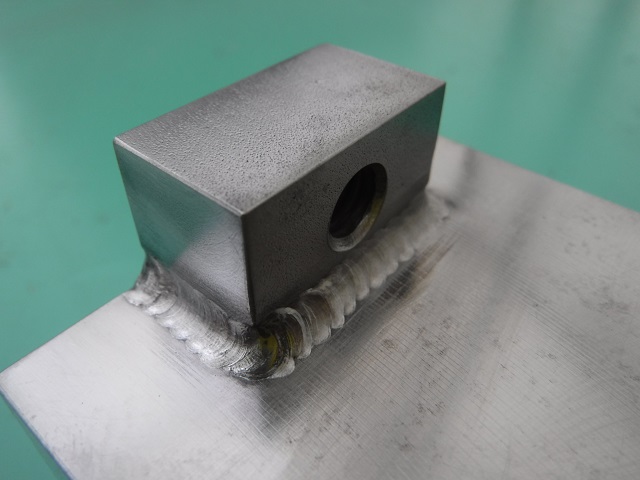

このシャフト固定用ブラケットは溶接組立と機械加工を行った機械加工組立品です。加工は2つのブロックをTIG溶接、その後フライス加工を行い直角交差とフライス加工面からの穴位置交差を確保しています。切削加工で直角度と平行度をしっかり出しておかないと他の加工で精度が出なくなるので、直角度と平行度を出すように注意して加工をしていきます。

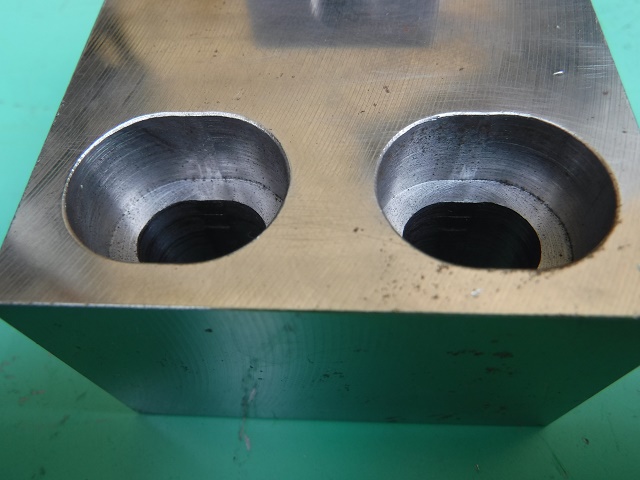

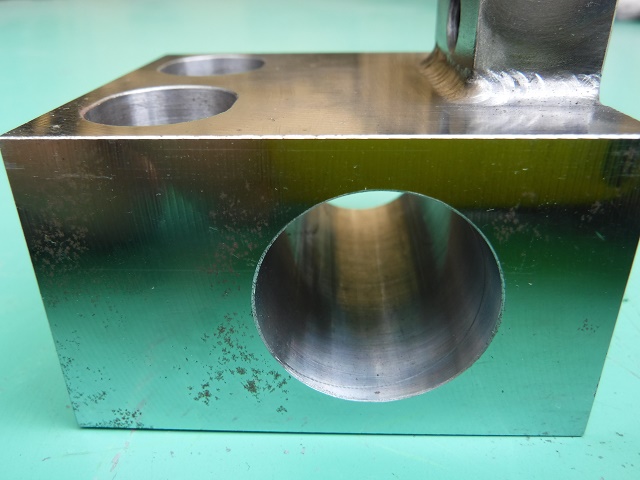

切削加工で精度を出し、Φ29のボーリング加工、Φ11長穴ザグリ加工を行っています。機械加工のボーリング加工とは、専用の検査器具を使用し、高精度な穴径に加工必要とされる場合などに用いられます。
