製品属性(仕様)

製品
分類

ウェブ制御装置

 業界

産業機械
素材

SS400

 サイズ

L700×W2600×H400
精度
板厚

±0.2ｍｍ

 工程

抜き,溶接,機械加工,塗装,組立,最終検査,

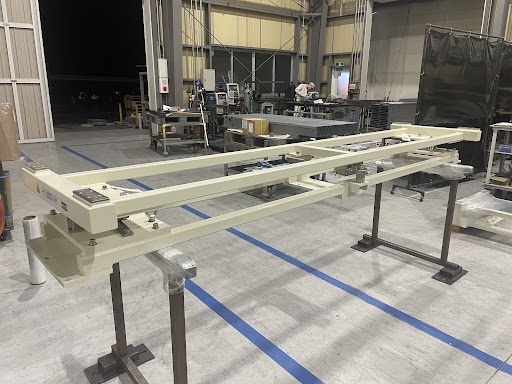

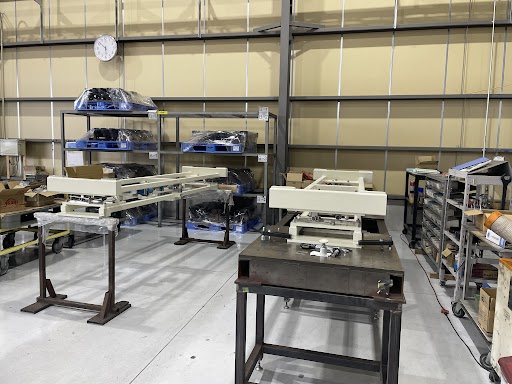

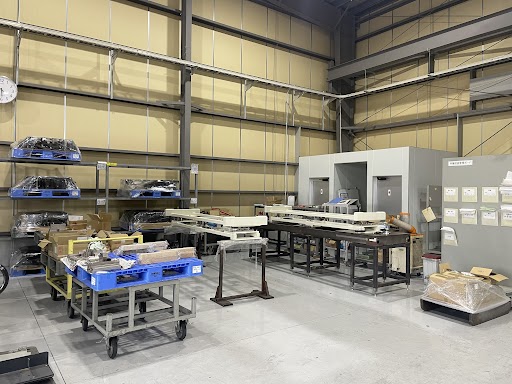

製品画像(様子)

特徴

こちらの製品は、ウェブ制御装置と言い、樹脂シートや食品包装フィルムなどの薄いものを巻き取る際にズレ、たるみやシワが出ないようにする装置のことです。製作方法は、上部のフレームと下部のフレームをそれぞれ角パイプとプレートを溶接して製作します。溶接時には歪みが生じるため、歪みの除去を行い、平行度を調整します。駆動部とプレートなどを下フレームと上フレームに組みつけていき、一体のものにします。プレートの高さが各箇所でズレがないようシムを入れるなどして調節します。他にもボルトの締め具合などでガタツキが出ないよう調整します。最後にモーターを取り付け、通電検査を行います。規定通りの動作範囲になっているかや動きがスムーズかを確認して完成です。部品加工・塗装・組立・検査を弊社で一貫加工した製品です。ワンストップでお客様のご要望にお応え致しますので、是非お問い合わせ下さい。
