製品属性(仕様)
製品 分類 | SGHC製 搬送機用スイッチボックス |
業界 | 輸送・搬送 |
---|---|---|---|
素材 | SGHC |
サイズ | L340×W109×H90 |
精度 板厚 | t=1.6 |
工程 | 複合機・ボール盤・曲げ・組立 |

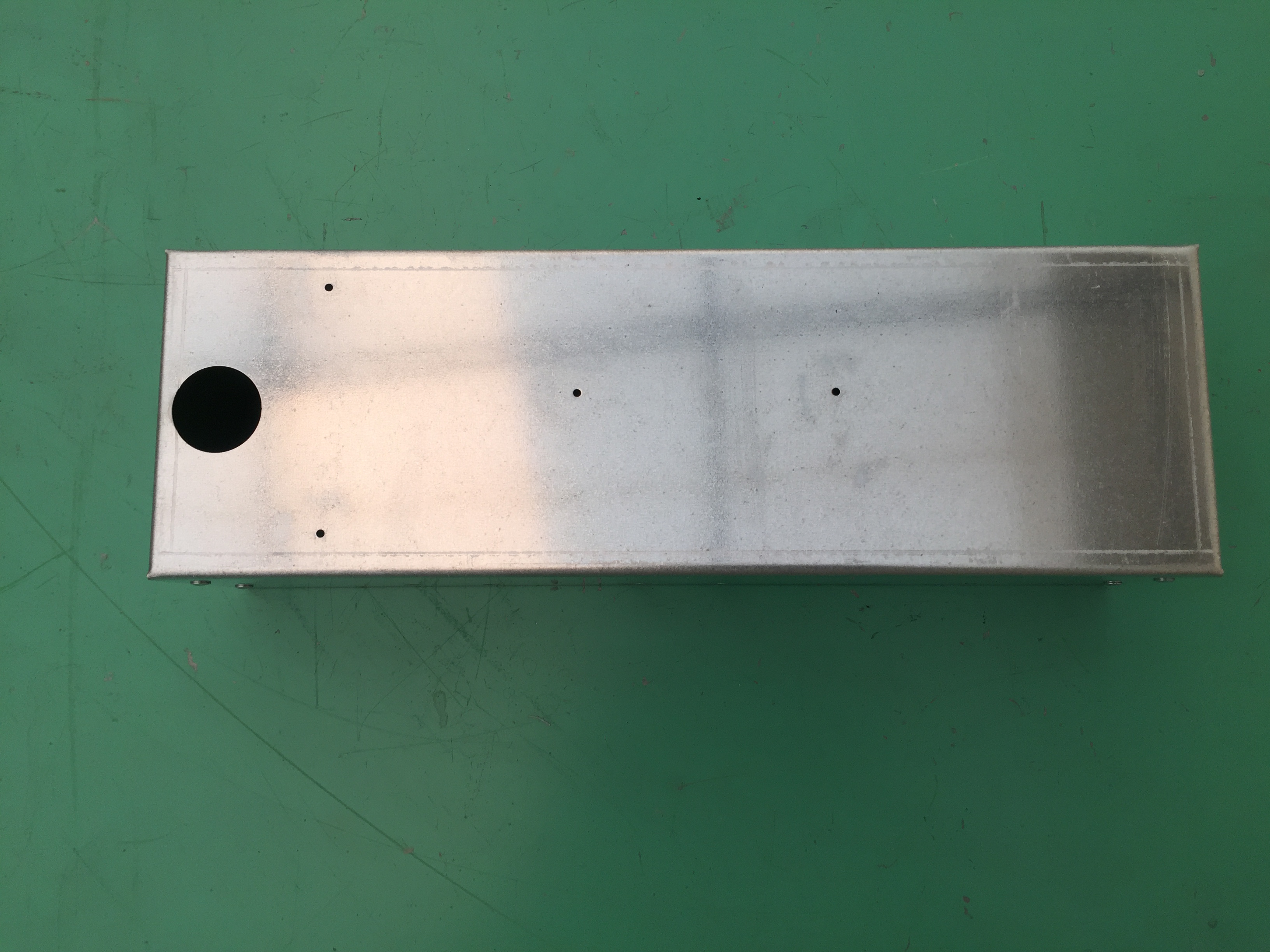

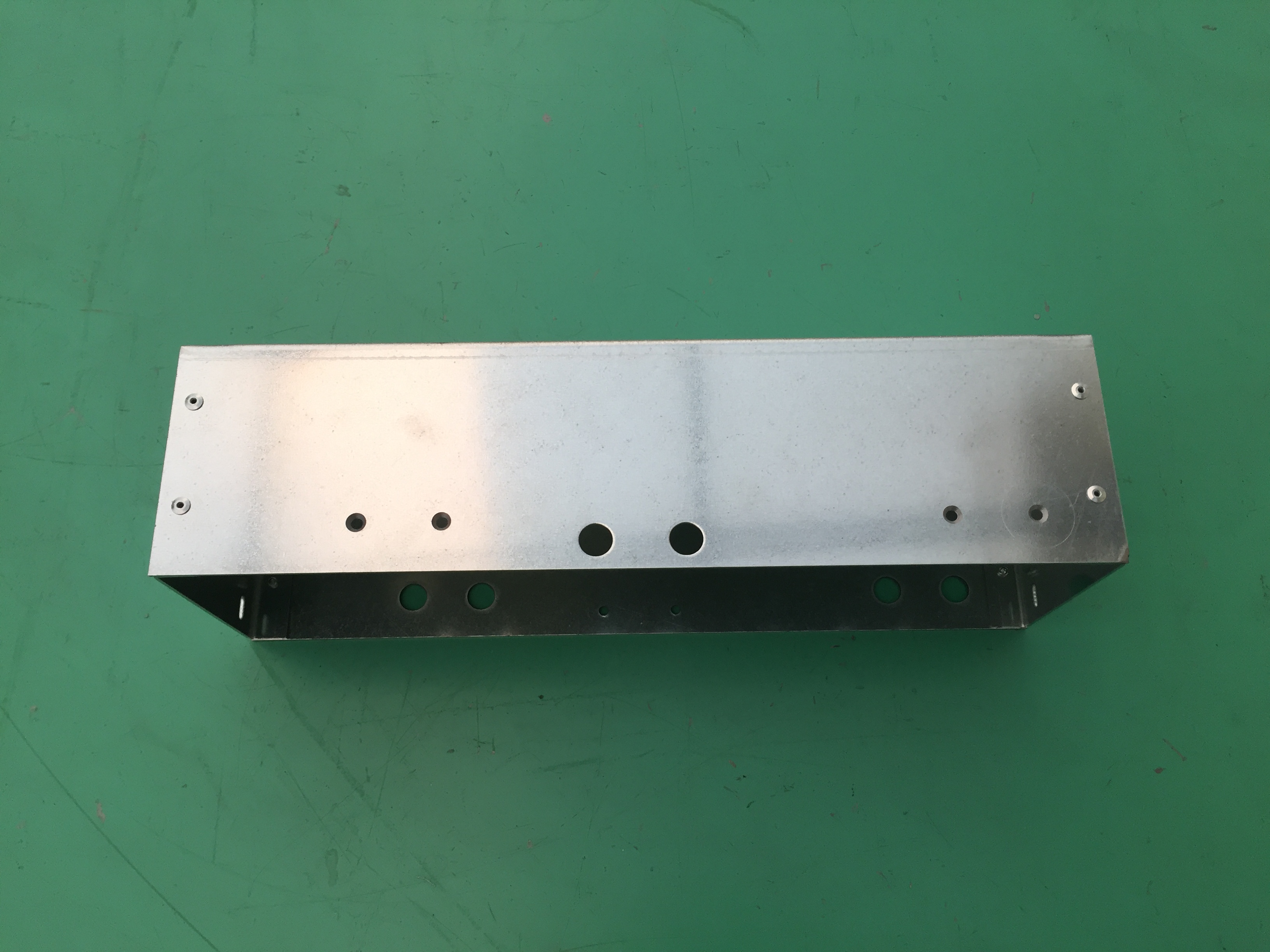

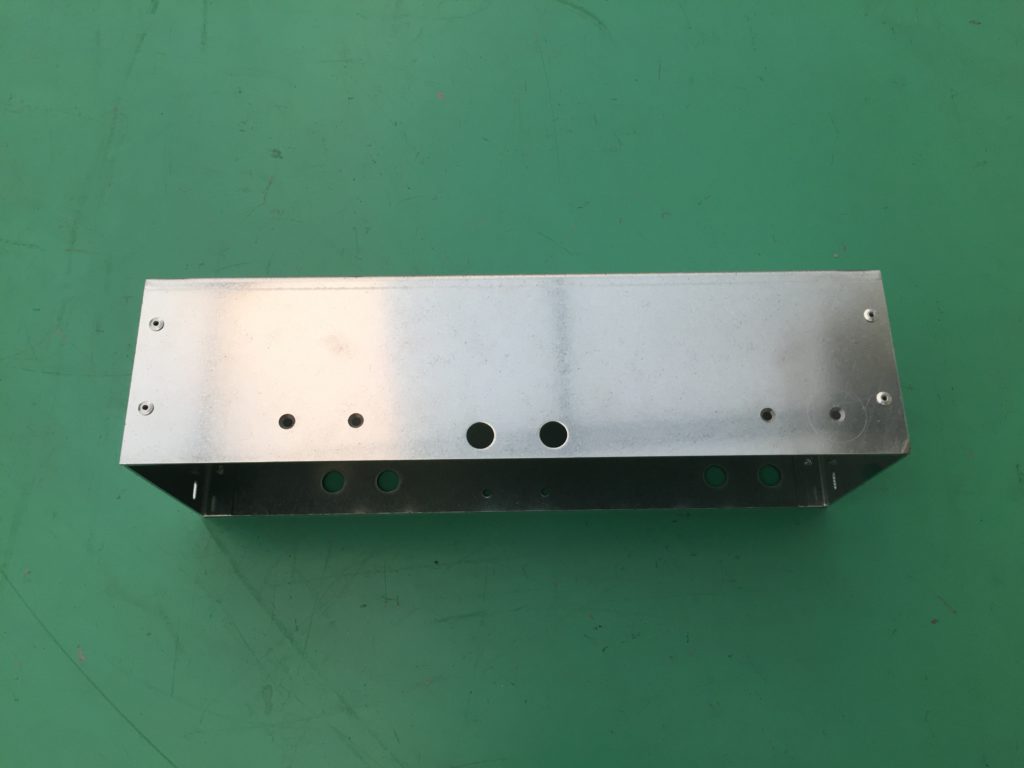

製品画像(様子)
特徴

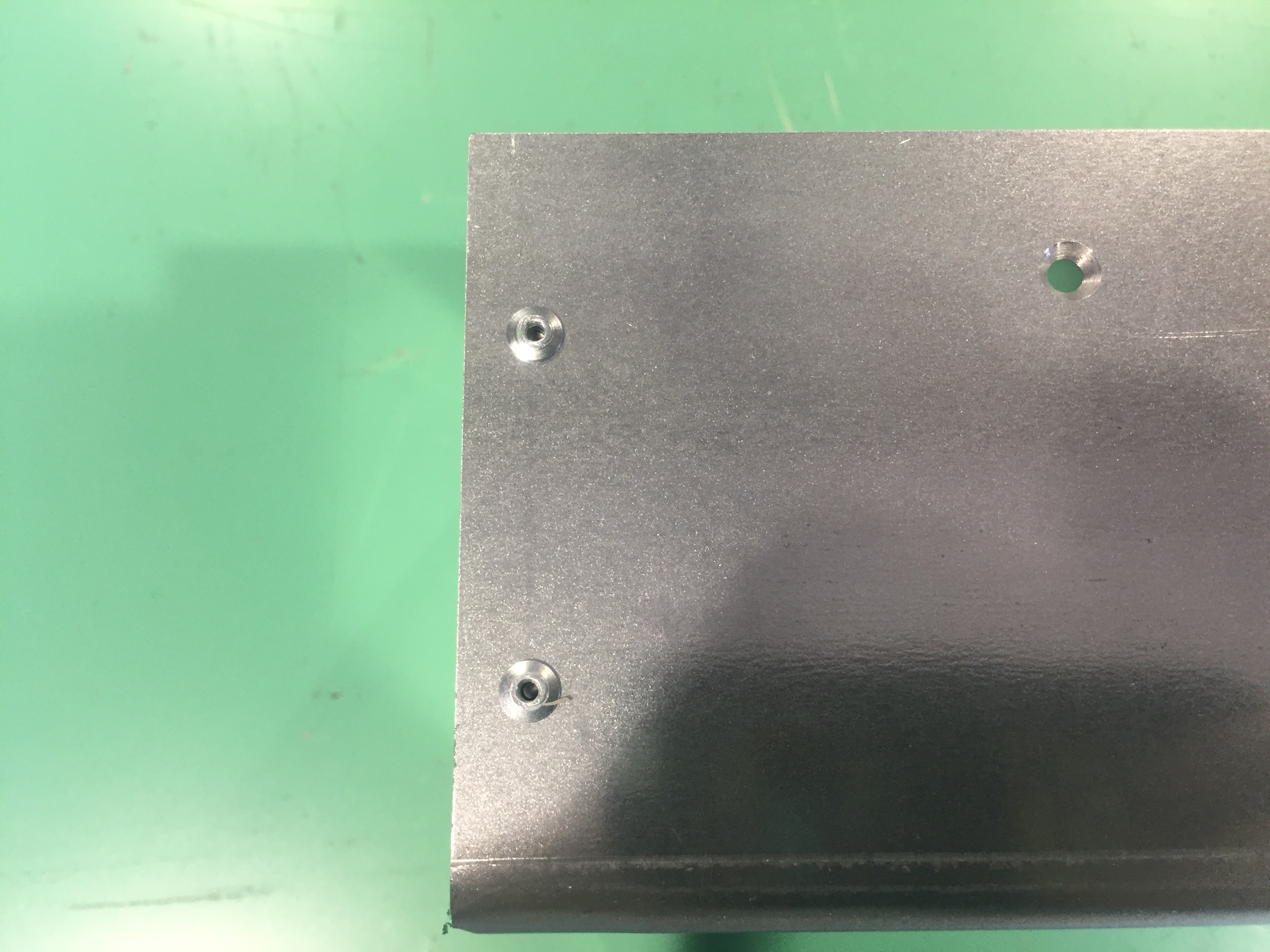

このボックス部品は、搬送機のスイッチを取り付けるために使われるSGHC製の板金加工組立部品です。複合機で抜き加工を行いボックス本体となる部品には複数の穴をあけ、ボール盤にて6ヶ所の皿もみ加工を行っています。皿もみ加工とは、皿ネジを用いてネジ留めするための穴加工のことをいい、サラの部分を埋没させネジを絞め切った時に材料表面にネジの頭が出ないように水平にしたい用途の時に用いられます。

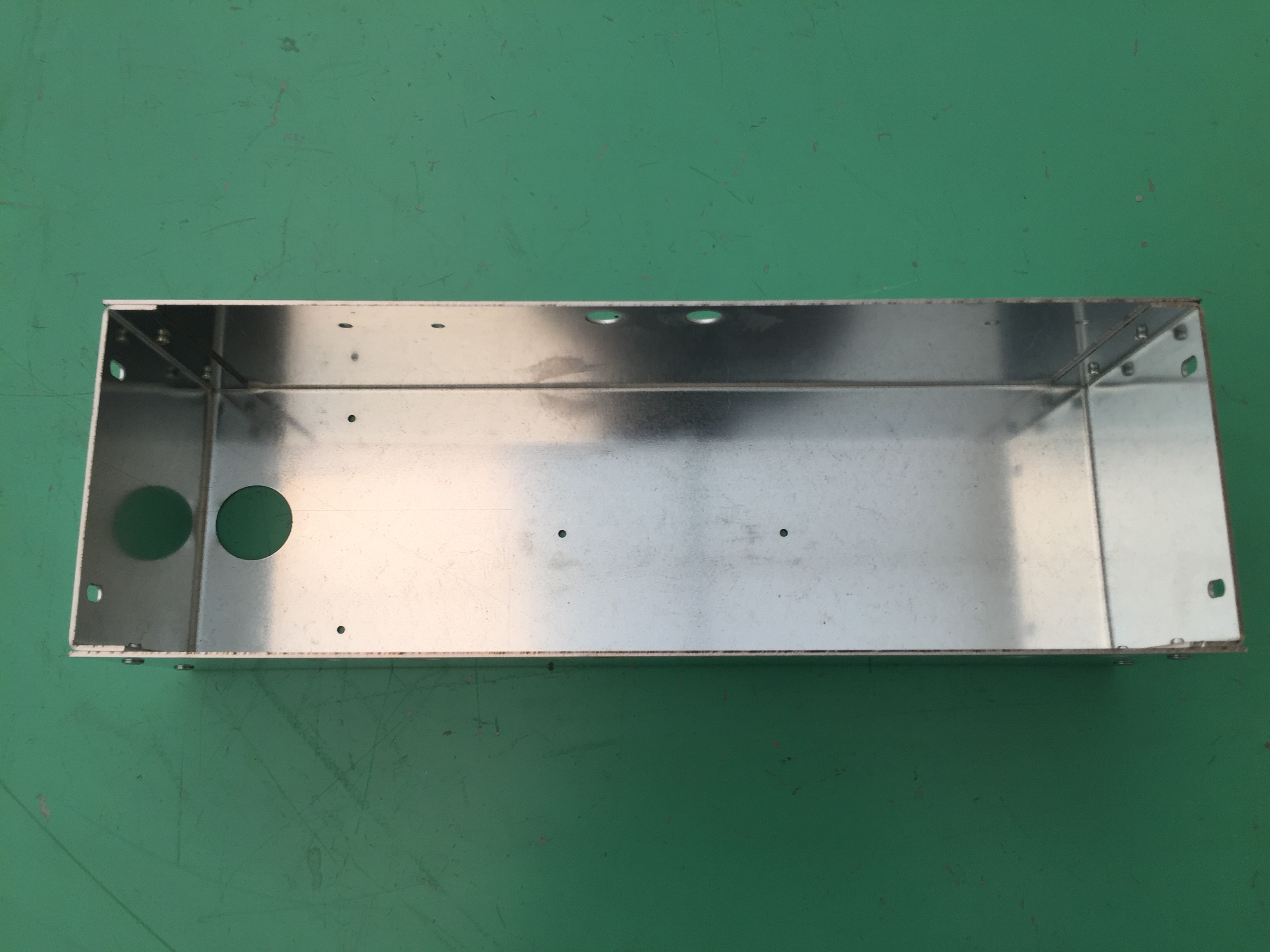

また、ボックス形状へ曲げ加工した部品の接合部には、組立工程にてブラインドリベットを使って締結しています。このようにブラインドリベットによる締結作業を行う事により簡単・確実・スピーディーな締結が行えます。
