製品属性(仕様)
製品 分類 | 搬送機械 仕分け装置 ブラケット |
業界 | 搬送装置 |
---|---|---|---|
素材 | SS400 |
サイズ | L510×W285×H135 |
精度 板厚 | 全長寸法=0~ -0.3mm |
工程 | レーザー加工機・曲げ・MAG溶接 |

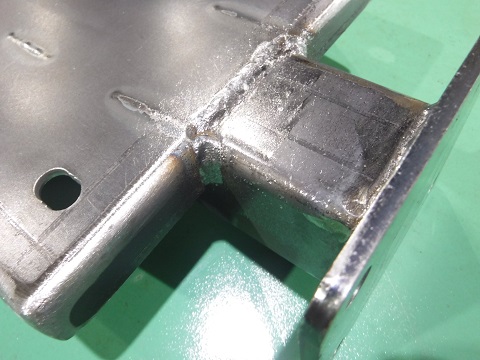

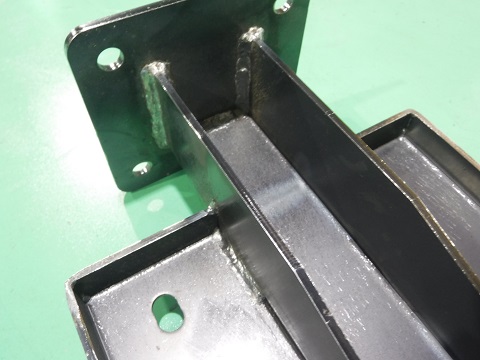

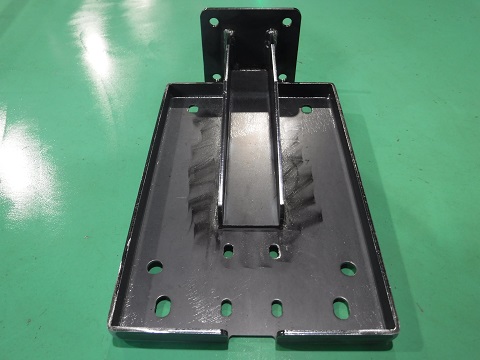

製品画像(様子)
![]() |
![]() |
![]() |
|
![]() |
特徴

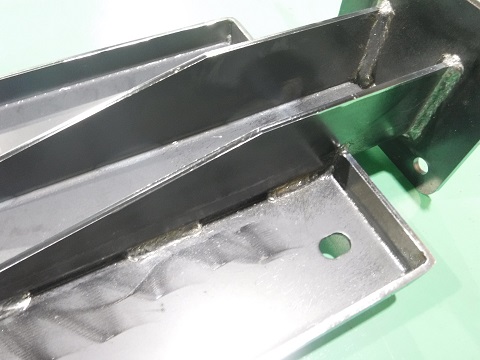

このブラケットは、搬送機械 仕分け装置に使用される製缶板金 部品になります。このブラケットの加工は、レーザー加工機で抜き加工を行い曲げ加工を行います。その後に4個の部材を強固に溶接をしています。溶接は、全周隅肉溶接を行うと溶接の熱での歪が大きくなってしまうので、溶接時の入熱量を小さくして歪を最小限の影響で抑えて為にピッチ溶接での加工を行っています。歪が製品を組立てる妨げにならない様に歪を小さく抑える加工を行っています。
この様に歪対策には、全周溶接からピッチ溶接に変更する事で、溶接時の歪が軽減され溶接作業の加工時間削減が実現出来るのでコストダウンに繋がります。当社では製缶・板金加工、機械加工、溶接、塗装、組立まで一貫製作対応を行っております。お客様のご要望に合わせた加工方法を組み合わせ製作が可能です。
