製品属性(仕様)
製品 分類 | エンコーダ受けブラケット |
業界 | 搬装置 |
---|---|---|---|
素材 | SS400鋼板 |
サイズ | L180×H180 |
精度 板厚 | 直角度 穴ピッチ ±0.05 Φ20H7 |
工程 | UWF・機械加工(縦フライス・横フライス)・塗装 |

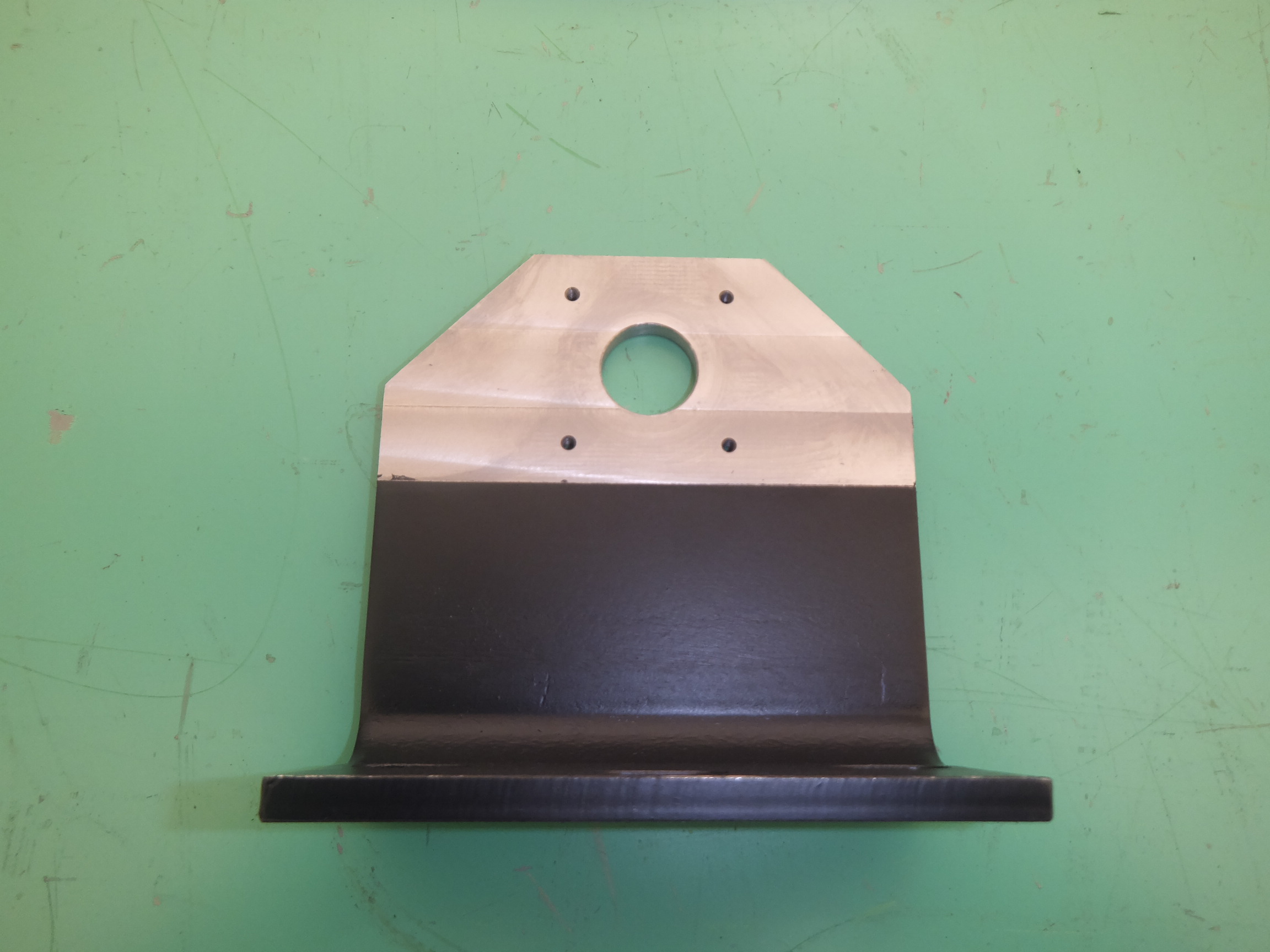

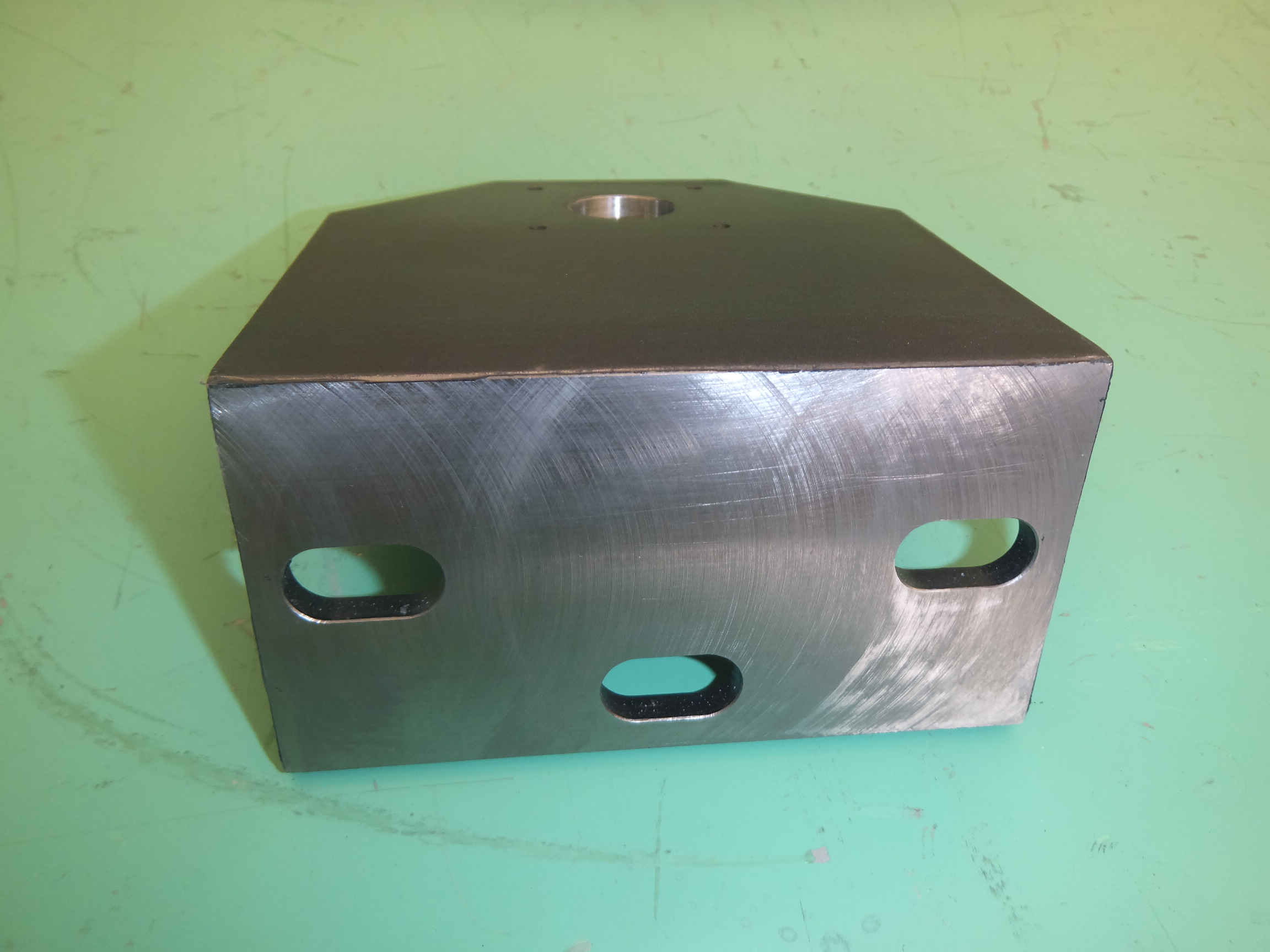

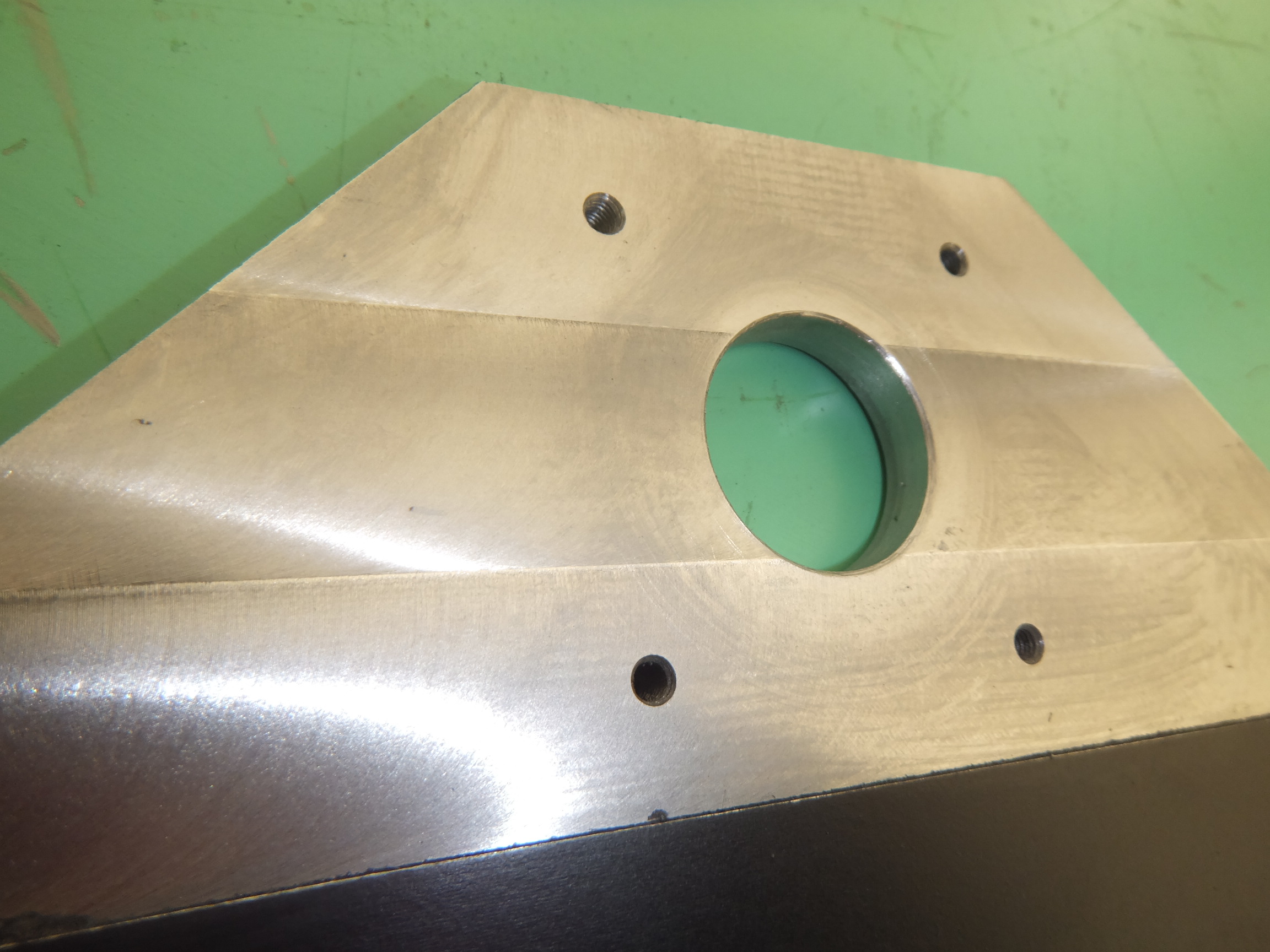

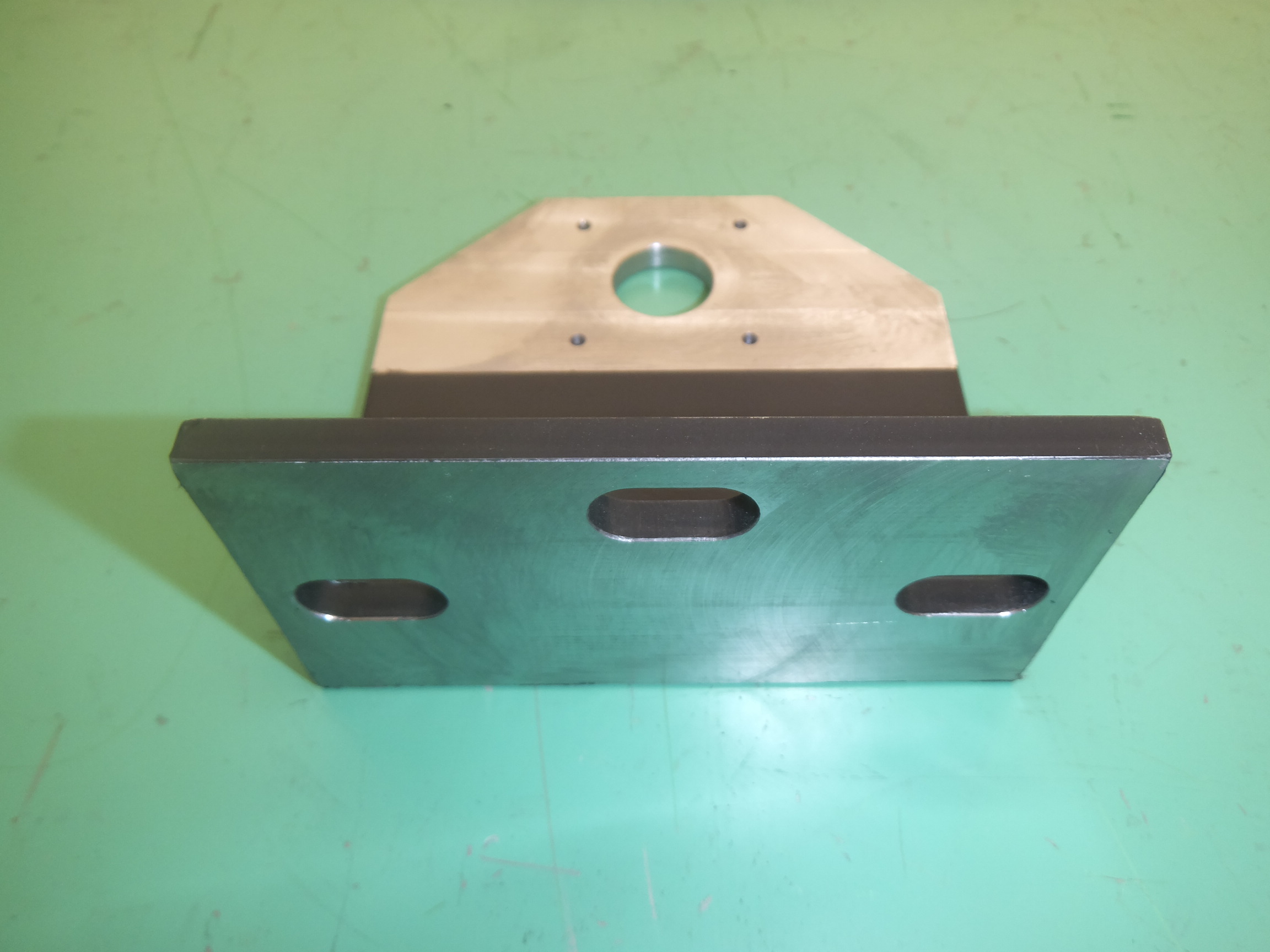

製品画像(様子)
![]() |
![]() |
![]() |
|
![]() |
特徴
搬装置用エンコーダ受けブラケットの製品事例の紹介をいたします。このエンコーダ受けブラケットはエンコーダ部分に使用されるブラケットの為、直角度・穴・穴ピッチに公差を設けてあります。 加工としましてまず、抜きはUWFでアングルカットを行い、レーザー機で専用の治具を使用し、長穴加工を行います。その後、機械加工にて縦・横のNCフライスを使用し切削加工と穴Φ20H7の加工を行います。アングル材で直角公差を出していく場合は、アングル材によって角度がバラつきがあるので機械にセットする時に特に注意し基準面を切削していきます。その後、マスキングをし、指定色に吹き付け塗装を施しています。
