ステンレスは、耐食性、強度、美観に優れ、医療機器や食品機械など、サニタリー性と意匠性が求められる分野で使用されています。ステンレス製の部品加工において、品質を大きく左右する工程が溶接になります。

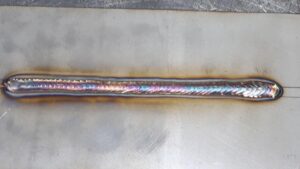

ステンレスの溶接と特長

ステンレス鋼は、鉄を主成分にクロムを10.5%以上含む合金鋼です。クロムが酸素と結合することで表面に不動態皮膜と呼ばれる薄い膜を形成しています。ステンレス鋼は、大きく分けて「オーステナイト系」「フェライト系」「マルテンサイト系」の3種類に分類されます。

最も使用されているのはオーステナイト系で、耐食性、溶接性、加工性に優れており、様々な用途に用いられています。フェライト系はオーステナイト系よりも耐食性はやや劣りますが、磁性を持つという特徴があります。マルテンサイト系は熱処理によって硬化させることができ、強度と耐摩耗性に優れています。

高い耐食性を持つステンレス鋼を溶接する場合、溶接部も母材と同等の耐食性を維持することが求められます。また、前述した通り意匠性の高い製品に使用されるため、溶接不良の回避が必要になります。しかし、 熱伝導率の低さや加工硬化、溶接部の耐食性確保という点から溶接難易度は高く、高い溶接技術が必要になります。

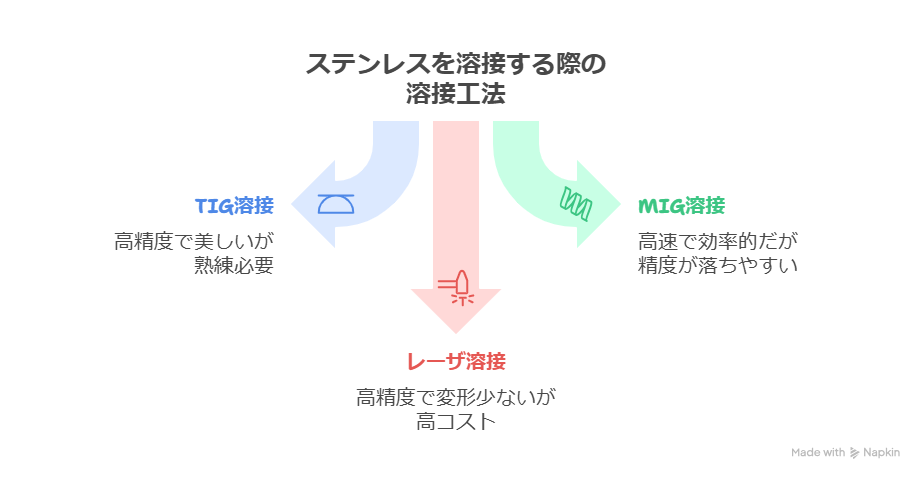

ステンレスを溶接する際の溶接工法

ステンレス溶接に使用される工法として、メインとなるのでTIG溶接、MIG溶接、レーザ溶接です。それぞれ、メリット・デメリットがあり、高品質な溶接を行うためには、適切な工法を選択する必要があります。

TIG溶接

TIG溶接は、タングステン電極を用いてアークを発生させ、溶加材を添加しながら溶接する工法です。不活性ガスであるアルゴンガスをシールドガスとして使用することで、溶接部を大気から保護し、酸化を防ぎます。TIG溶接は、高い精度で溶接が可能で、美しい仕上がりを得られることが特徴です。薄板から厚板まで幅広く対応できます。溶接部の品質が高く、スパッタが少ないというメリットがある一方、溶接速度が遅く、熟練した技術が必要というデメリットもあります。

MIG溶接

MIG溶接は、ワイヤを電極としてアークを発生させ、自動的に溶接する工法です。TIG溶接と同様に、アルゴンガスなどの不活性ガスをシールドガスとして使用します。MIG溶接は、溶接速度が速く、厚板の溶接に適していることが特徴です。作業効率が高く、深い溶け込みが得られるというメリットがある一方、TIG溶接に比べて精度が低く、スパッタが多いというデメリットもあります。

レーザ溶接

レーザ溶接は、レーザ光を熱源として溶接する工法です。集光された高エネルギーのレーザ光によって、材料を溶融・接合します。レーザ溶接は、高速溶接が可能で、熱影響部が狭く、精密な溶接が可能なことが特徴です。変形が少なく、高い品質の溶接が可能というメリットがある一方、設備コストが高く、適用材料が限られるというデメリットもあります。

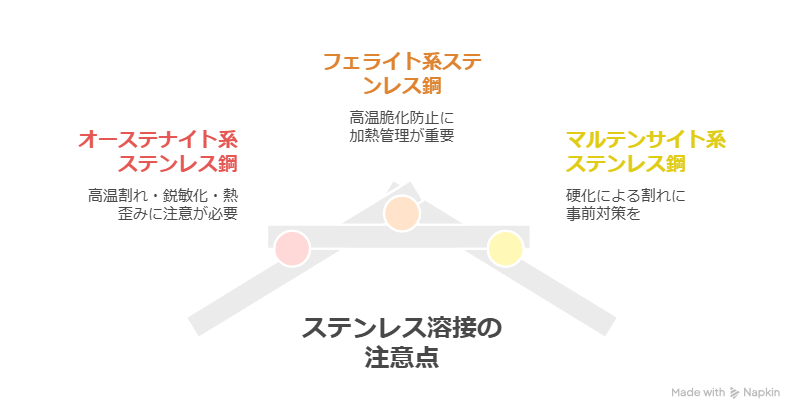

ステンレスを溶接する際の注意点

ステンレスを溶接する際には、材料の種類によって注意すべき点が異なります。大きく分けて、オーステナイト系、フェライト系、マルテンサイト系の3種類があり、それぞれ特有の性質を持っているため、溶接の難易度も変わってきます。

オーステナイト系ステンレス鋼の溶接

最も一般的なステンレス鋼ですが、溶接においては高温割れ、鋭敏化、熱歪みと残留応力に注意が必要です。

高温割れは、リンや硫黄などの不純物元素が原因で発生します。溶接金属中に適切な量のδフェライトを含有させることで、高温割れを防止できます。δフェライトは、これらの不純物元素を固溶しやすく、割れを抑制する効果があります。

鋭敏化は、500～800℃に加熱することで、炭素がクロムと結合し、粒界に炭化物を析出させる現象です。これにより、耐食性が低下する可能性があります。鋭敏化を防止するためには、溶接入熱を低く抑え、母材の炭素量を少なくすることが有効です。

熱歪みと残留応力は、ステンレス鋼の熱伝導率が低く、線膨張係数が高いため、発生しやすい問題です。溶接条件や継手形状を工夫することで、熱歪みを抑制し、残留応力を低減することが重要です。

フェライト系ステンレス鋼の溶接

高温で粒界が粗大化しやすく、延性や靭性が低下する傾向があります。そのため、溶接時は熱影響部を最小限に抑え、高温にさらされる時間を短縮することが重要です。また、350～550℃または600～800℃の温度域に長時間さらされると脆化が発生するため、注意が必要です。ただし、一度脆化が発生しても、再加熱と急冷によって脆化を解消できる場合があります。

マルテンサイト系ステンレス鋼の溶接

急激な冷却によって硬化する性質があるため、溶接熱影響部で割れが発生しやすくなります。これを防ぐためには、溶接部を清潔に保ち、溶接材料の乾燥を徹底することが重要です。また、予熱や後熱を行い、溶接部の拘束を少なくすることで、割れのリスクを軽減できます。高張力鋼の溶接方法を参考にすると良いでしょう。

これらの注意点に加えて、溶接前の準備、溶接中の操作、溶接後の処理など、基本的な溶接技術をしっかりと守ることが、高品質なステンレス溶接を実現する上で不可欠です。
